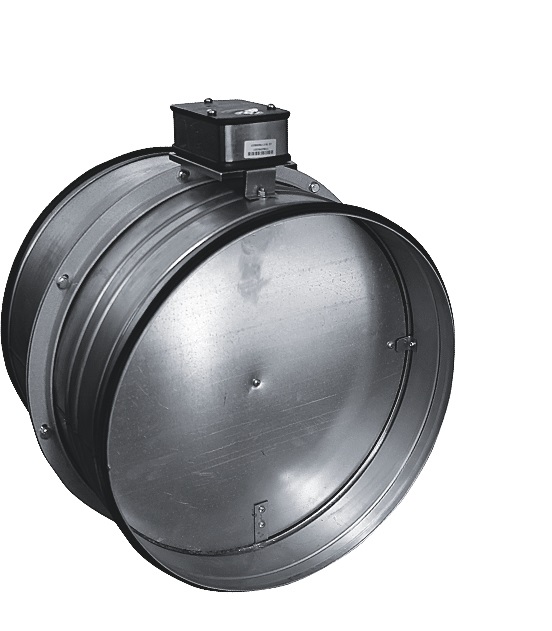

Клапан противопожарный FKS-2М(120)

✓ Всегда в наличии / под заказ Доставка по всей России Артикул: Клапан противопожарный FKS-2М(120)

Руководство по монтажу и эксплуатации FKS (PDF)Скачать ↓Сертификат соответствия FKS (PDF)Скачать ↓Техлист Клапан противопожарный FKS-2М(120) (PDF)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Клапан сертифицирован в установленном законодательством порядке.

⚙️ Подбор и заказ

Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Технические данные

Характеристики

Производитель СВОК

Подробно

Описание

Клапан сертифицирован в установленном законодательством порядке. Противопожарный клапан систем вентиляции зданий и сооружений FKS-2м(120) (далее клапан) по своему функциональному назначению может применяться как в качестве огнезадерживающего с нормально открытой заслонкой (НО), так и дымового с нормально закрытой заслонкой (НЗ), согласно требованиям СНиП 41-01-2003 и СП 7.13130.2009. Вид климатического исполнения и категория размещения У3 по ГОСТ 15150-69.

Рабочая температураот –30С до +40С

Проходное сечение100-1500мм

Предел огнестойкостиEI120

Предел огнестойкости клапана FKS-2м(120)

в режиме нормального открытого (огнезадерживающего) клапана — EI120
в режиме нормального закрытого клапана — EI120
в режиме клапана дымоудаления — E120

Клапан комплектуется следующими типами приводов

электромеханический FS, FSN (Sputnik)
электромеханический BFL, BEN (Belimo)
электромагнитный ЭМ

Технические характеристики

Вылет заслонки за корпус клапана прямоугольного сечения

Н, мм	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000
X, мм	0	0	25	50	75	100	125	150	175	200	225	250	275	300	325	350	375	400	425
X1, мм	0	0	0	0	0	0	0	0	15	40	65	90	115	140	165	190	215	240	265

Вылет заслонки за корпус клапана круглого сечения

Н, мм	100	125	140	160	180	200	225	250	280	315	355	400	450	500	560	630	710	800
X, мм	0	0	0	0	0	0	0	0	13	31	50,5	73	98	123	153	188	228	273
X1, мм	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	16	56	101

Типоразмерный ряд и значения площади проходного сечения прямоугольного клапана, м²

A, мм	B, мм
100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000
100	0,007	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
150	0,01	0,017	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
200	0,01	0,023	0,033	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
250	0,02	0,029	0,041	0,053	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
300	0,02	0,035	0,05	0,064	0,079	—	—	—	—	—	—	—	—	—	—	—	—	—	—
350	0,02	0,041	0,058	0,075	0,092	0,109	—	—	—	—	—	—	—	—	—	—	—	—	—
400	0,03	0,047	0,067	0,086	0,106	0,125	0,145	—	—	—	—	—	—	—	—	—	—	—	—
450	0,03	0,053	0,075	0,097	0,119	0,141	0,163	0,185	—	—	—	—	—	—	—	—	—	—	—
500	0,04	0,059	0,084	0,108	0,133	0,157	0,182	0,206	0,231	—	—	—	—	—	—	—	—	—	—
550	0,04	0,065	0,092	0,119	0,146	0,173	0,2	0,227	0,254	0,281	—	—	—	—	—	—	—	—	—
600	0,04	0,071	0,101	0,13	0,16	0,189	0,219	0,248	0,278	0,307	0,337	—	—	—	—	—	—	—	—
650	0,05	0,077	0,109	0,141	0,173	0,205	0,237	0,269	0,301	0,333	0,365	0,397	—	—	—	—	—	—	—
700	0,05	0,083	0,118	0,152	0,187	0,221	0,256	0,29	0,325	0,359	0,394	0,428	0,463	—	—	—	—	—	—
750	0,05	0,089	0,126	0,163	0,2	0,237	0,274	0,311	0,348	0,385	0,422	0,459	0,496	0,533	—	—	—	—	—
800	0,06	0,095	0,135	0,174	0,214	0,253	0,293	0,332	0,372	0,411	0,451	0,49	0,53	0,569	0,609	—	—	—	—
850	0,06	0,101	0,143	0,185	0,227	0,269	0,311	0,353	0,395	0,437	0,479	0,521	0,563	0,605	0,647	0,689	—	—	—
900	0,06	0,107	0,152	0,196	0,241	0,285	0,33	0,374	0,419	0,463	0,508	0,552	0,597	0,641	0,686	0,73	0,775	—	—
1000	0,07	0,119	0,169	0,218	0,268	0,317	0,367	0,416	0,466	0,515	0,565	0,614	0,664	0,713	0,763	0,812	0,862	0,911	0,961
1100	0,08	0,131	0,186	0,24	0,295	0,349	0,404	0,458	0,513	0,567	0,622	0,676	0,731	0,785	0,84	0,894	0,949	—
1200	0,08	0,143	0,203	0,262	0,322	0,381	0,441	0,5	0,56	0,619	0,679	0,738	0,798	0,857	0,917	—	—	—	—
1300	0,09	0,155	0,22	0,284	0,349	0,413	0,478	0,542	0,607	0,671	0,736	0,8	0,865	—	—	—	—	—	—
1400	0,098	0,167	0,237	0,306	0,376	0,445	0,515	0,584	0,654	0,723	0,793	—	—	—	—	—	—	—	—
1500	0,105	0,179	0,254	0,328	0,403	0,477	0,552	0,626	0,701	—	—	—	—	—	—	—	—	—	—

Типоразмерный ряд и значения площади проходного сечения круглого клапана, м²

D, мм	100	125	140	16	180	200	225	250	280	315	355	400	450	500	560	630	710	800
F, м2	0,006	0,01	0,013	0,017	0,022	0,027	0,035	0,044	0,053	0,071	0,091	0,12	0,15	0,19	0,23	0,3	0,38	0,48

Масса клапанов прямоугольного сечения, не более, кг

A, мм	B, мм
100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000
100	6,14	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
150	6,68	7,29	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
200	7,22	7,91	8,59	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
250	7,76	8,53	9,29	10,1	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
300	8,3	9,15	10	10,8	11,7	—	—	—	—	—	—	—	—	—	—	—	—	—	—
350	8,84	9,77	10,7	11,6	12,6	13,5	—	—	—	—	—	—	—	—	—	—	—	—	—
400	9,38	10,4	11,4	12,4	13,4	14,4	15,4	—	—	—	—	—	—	—	—	—	—	—	—
450	9,92	11	12,1	13,2	14,3	15,4	16,5	17,6	—	—	—	—	—	—	—	—	—	—	—
500	10,5	11,6	12,8	14	15,2	16,3	17,5	18,7	19,8	—	—	—	—	—	—	—	—	—	—
550	11	12,3	13,5	14,8	16	17,3	18,5	19,8	21	22,3	—	—	—	—	—	—	—	—	—
600	11,5	12,9	14,2	15,5	16,9	18,2	19,6	20,9	22,2	23,6	24,9	—	—	—	—	—	—	—	—
650	12,1	13,5	14,9	16,3	17,7	19,2	20,6	22	23,4	24,8	26,2	27,7	—	—	—	—	—	—	—
700	12,6	14,1	15,6	17,1	18,6	20,1	21,6	23,1	24,6	26,1	27,6	29,1	30,6	—	—	—	—	—	—
750	13,2	14,7	16,3	17,9	19,5	21,1	22,6	24,2	25,8	27,4	29	30,5	32,1	33,7	—	—	—	—	—
800	13,7	15,4	17	18,7	20,3	22	23,07	25,3	27	28,6	30,3	32	33,6	35,3	37	—	—	—	—
850	14,2	16	17,7	19,5	21,2	22,9	24,7	26,4	28,2	29,9	31,7	33,4	35,1	36,9	38,6	40,4	—	—	—
900	14,8	16,6	18,4	20,2	22,1	23,9	25,7	27,5	29,4	31,2	33	34,8	36,7	38,5	40,3	42,1	44	—	—
1000	15,9	17,8	19,8	21,8	23,8	25,8	27,8	29,8	31,7	33,7	35,7	37,7	39,7	41,7	43,7	45,7	47,6	49,6	51,6
1100	16,94	19,1	21,2	23,4	25,5	27,7	29,8	32	34,1	36,3	38,4	40,6	42,7	44,9	47	49,2	51,3	—	—
1200	18	20,3	22,6	25	27,3	29,6	31,9	34,2	36,5	38,8	41,1	43,5	45,8	48,1	50,4	—	—	—	—
1300	19,1	21,6	24	26,5	29	31,5	33,9	36,4	38,9	41,4	43,8	46,3	48,8	—	—	—	—	—	—
1400	20,2	22,8	25,4	28,1	30,7	33,4	36	38,6	41,3	43,9	46,5	—	—	—	—	—	—	—	—
1500	21,3	24,1	26,9	29,7	32,5	35,3	38,1	40,9	43,7	—	—	—	—	—	—	—	—	—	—

Масса клапанов круглого сечения, не более, кг

D, мм	100	125	140	160	180	200	225	250	280	315	355	400	450	500	560	630	710	800
m , кг	4,96	5,62	6,02	6,57	7,15	7,85	8,44	9,03	9,43	10,57	11,52	12,6	13,8	15	16,5	18,2	20,3	22,7

Значение коэффициентов местного сопротивления прямоугольных клапанов в зависимости от сечения клапана, ξB

A, мм	B, мм
100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000
100	6,07
150	5,02	4,6
200	4,98	3,89	2,13
250	4,41	3,5	1,91	1,09
300	4,08	3,23	1,75	0,99	0,69
350	3,84	3,04	1,63	0,93	0,64	0,51
400	3,67	2,91	1,54	0,88	0,6	0,47	0,41
450	3,55	2,81	1,48	0,83	0,57	0,45	0,39	0,36
500	3,45	2,73	1,44	0,8	0,54	0,43	0,37	0,34	0,32
550	3,37	2,67	1,39	0,78	0,53	0,41	0,36	0,32	0,3	0,3
600	3,31	2,63	1,37	0,76	0,51	0,4	0,34	0,31	0,29	0,29	0,29
650	3,26	2,59	1,34	0,74	0,5	0,39	0,33	0,3	0,29	0,28	0,28	0,28
700	3,22	2,55	1,31	0,72	0,49	0,38	0,32	0,29	0,28	0,27	0,27	0,27	0,27
750	3,19	2,53	1,29	0,71	0,48	0,38	0,32	0,29	0,27	0,26	0,26	0,26	0,26	0,26
800	3,15	2,5	1,29	0,71	0,47	0,37	0,31	0,29	0,27	0,26	0,25	0,25	0,25	0,25	0,25
850	3,13	2,48	1,27	0,7	0,46	0,36	0,3	0,28	0,26	0,25	0,24	0,24	0,24	0,24	0,24	0,24
900	3,11	2,46	1,26	0,69	0,46	0,36	0,3	0,27	0,26	0,24	0,24	0,24	0,24	0,24	0,24	0,24	0,23
950	3,08	2,45	1,25	0,68	0,46	0,35	0,29	0,27	0,25	0,24	0,23	0,23	0,23	0,23	0,23	0,23	0,23	0,22
1000	3,06	2,43	1,23	0,68	0,45	0,35	0,29	0,27	0,25	0,24	0,23	0,23	0,23	0,23	0,23	0,23	0,23	0,22	0,21
1100	3,03	2,4	1,22	0,66	0,44	0,34	0,29	0,26	0,24	0,23	0,22	0,22	0,22	0,22	0,22	0,22	0,22
1200	3,01	2,38	1,21	0,65	0,44	0,33	0,29	0,25	0,23	0,22	0,22	0,21	0,21	0,21	0,21
1300	2,98	2,37	1,2	0,64	0,43	0,33	0,28	0,25	0,23	0,22	0,21	0,21	0,21
1400	2,97	2,36	1,19	0,64	0,43	0,32	0,28	0,24	0,23	0,21	0,21
1500	2,96	2,35	1,18	0,63	0,42	0,32	0,27	0,24	0,22

Значение коэффициентов местного сопротивления круглых клапанов в зависимости от сечения клапана, ξB

D, мм	100	125	140	160	180	200	225	250	280	315	355	400	450	500	560	630	710	800
ξв	3,5	2,8	2,1	1,56	1,23	1,01	0,57	0,4	0,35	0,25	0,2	0,17	0,15	0,13	0,11	0,11	0,08	0,06

Результаты измерений при определении воздухопроницаемости

Режим	Перепад давления на клапане Р, Па	Расход воздуха через неплотности клапана
L, м3×с-1	G, кг×с-1
Разрежение	706,3	0,0434	0,0531
588,6	0,0388	0,0475
470,9	0,0365	0,0448
392,4	0,0331	0,0405
274,7	0,0268	0,0328
196,2	0,0219	0,0268
706,3	0,0393	0,0482
Нагнетание	588,6	0,0357	0,0438
470,9	0,0322	0,0395
392,4	0,0278	0,0341
274,7	0,0231	0,0283
196,2	0,0196	0,0241

Чертежи, схемы и габариты

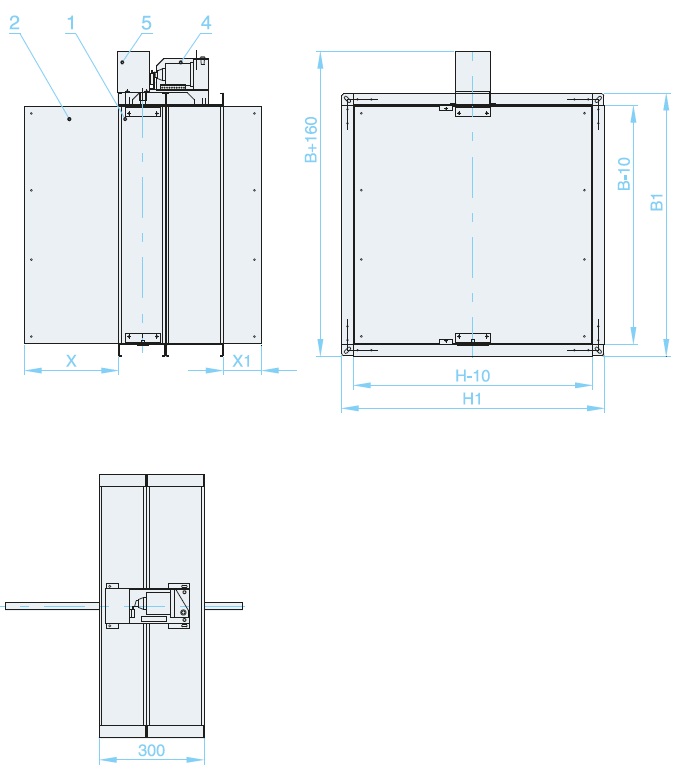

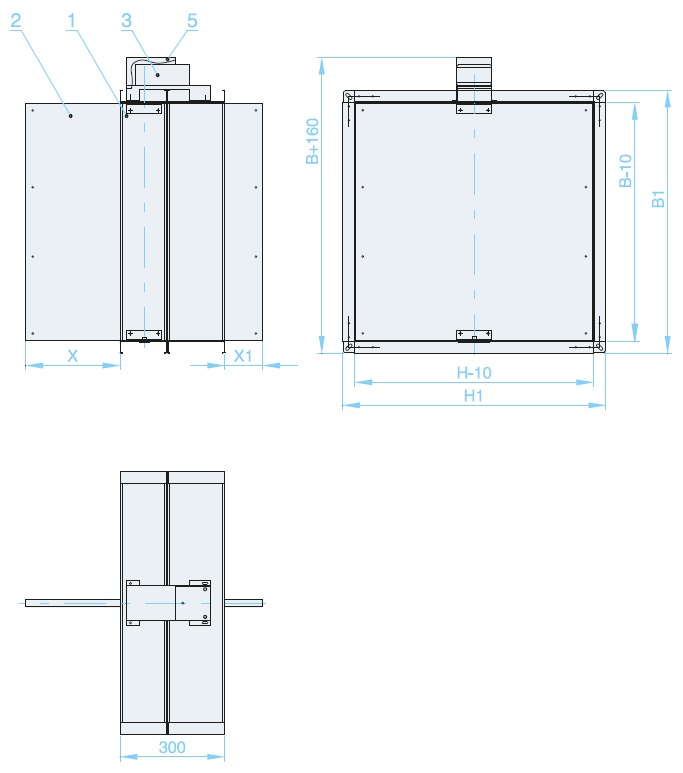

Схемы конструкции прямоугольного сечения — Клапан противопожарный FKS-2М(120) — Схемы конструкции прямоугольного сечения

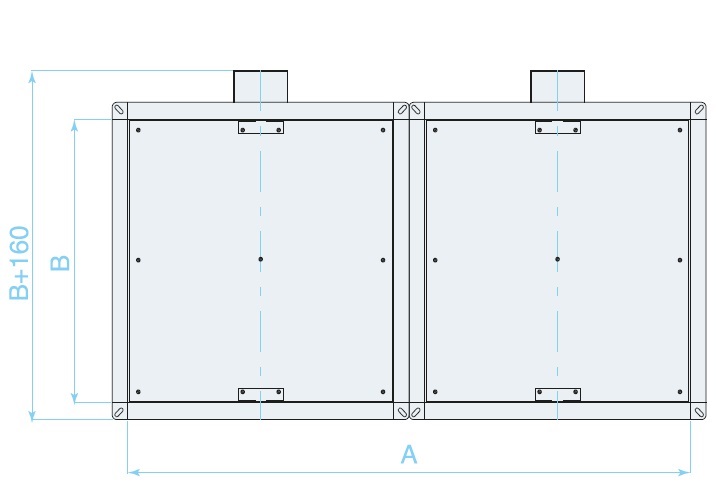

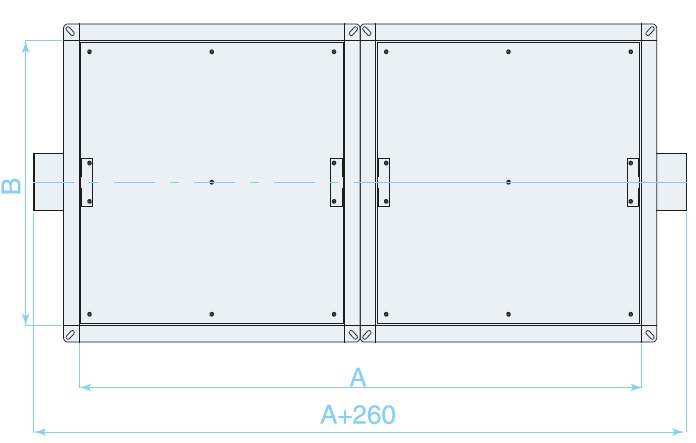

Виды кассетного исполнения клапана — Клапан противопожарный FKS-2М(120) — Виды кассетного исполнения клапана

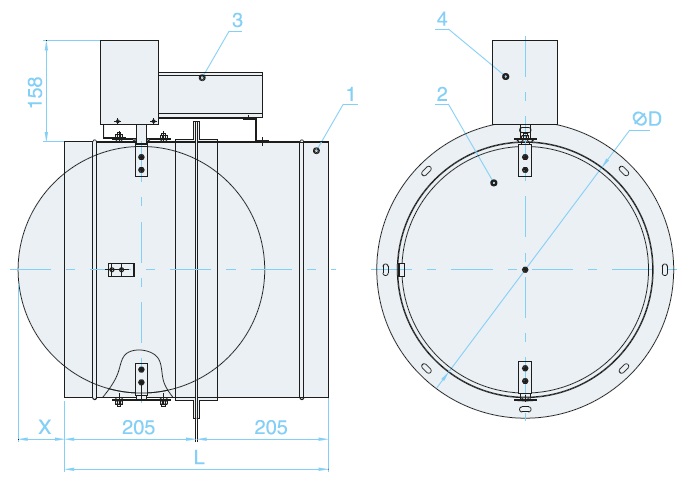

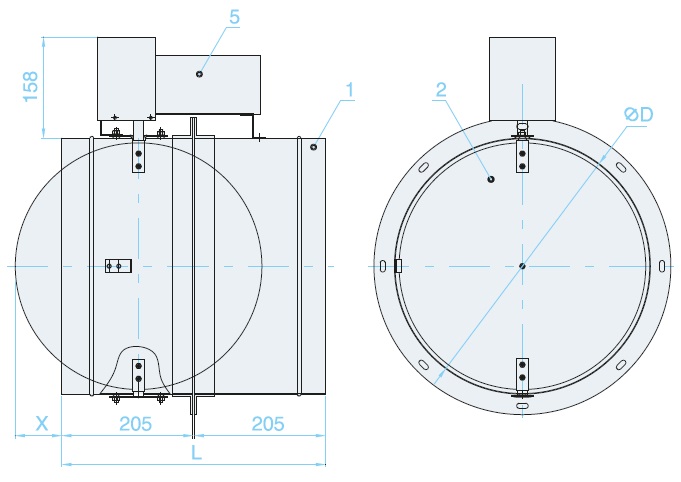

Схемы конструкции клапана круглого сечения — Клапан противопожарный FKS-2М(120) — Схемы конструкции клапана круглого сечения

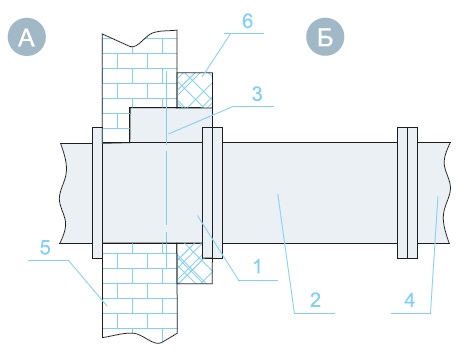

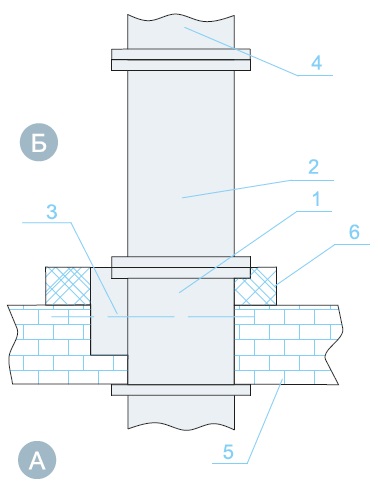

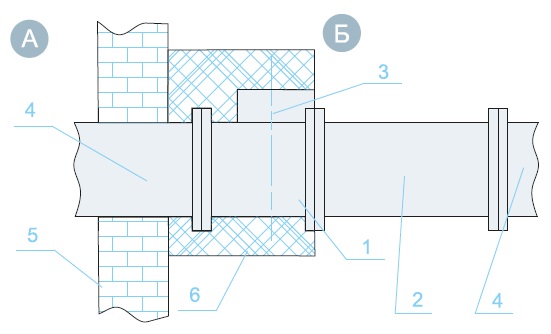

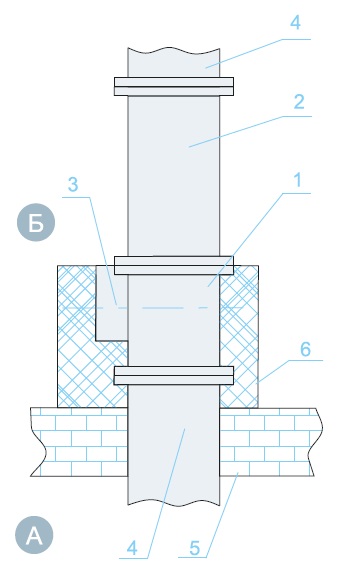

Установка клапана — Клапан противопожарный FKS-2М(120) — Установка клапана
