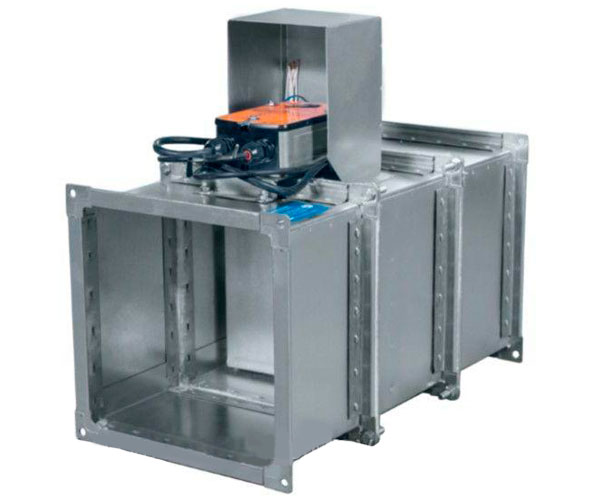

Клапан противопожарный FKS-2 (120)

✓ Всегда в наличии / под заказ Доставка по всей России Артикул: Клапан противопожарный FKS-2 (120)

Руководство по монтажу и эксплуатации FKS (PDF)Скачать ↓Технические условия ТУ 4863-001-45687431-2016 на FKS-2(120) (PDF)Скачать ↓Сертификат соответствия FKS (PDF)Скачать ↓Техлист Клапан противопожарный FKS-2 (120) (PDF)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Клапан сертифицирован в установленном законодательством порядке.

⚙️ Подбор и заказ

Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Технические данные

Характеристики

Производитель СВОК

Тип исполнения клапана Нормально закрытые, Нормально открытые (огнезадерживающие)

Наименование привода ФКС

Подробно

Описание

Предел огнестойкостиEI120

Материал корпусаоцинкованная сталь

Напряжение220/24В

Диаметры100…200 мм

Описание

Предел огнестойкости клапана FKS-2:

в режиме нормально открытого (огнезадерживающего) клапана - EI120
в режиме нормально закрытого (дымового) клапана - EI120, E120
в режиме нормально открытого (двойного действия) клапана - EI120

Вид климатического исполнения и категория размещения У3 по ГОСТ 15150-69. Предельные значения рабочей температуры окружающего воздуха от -30оС до +40оС при условии отсутствия прямого воздействия атмосферных осадков.

Клапан выпускается прямоугольного (квадратного) или круглого сечения. Устанавливается в проемах или местах прохода вентиляционных систем через противопожарные преграды.

Клапан работоспособен в любой пространственной ориентации.

Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопасности, местных отсосах взрывопожароопасных смесей.

Конструкция клапана представляет собой две секции, между которыми проложен огнеупорный материал, выполняющий роль температурного шва. Клапан изготовлен из оцинкованной стали.

Клапан состоит из: секции №1 и секции №2 корпуса, заслонки, привода с защитным кожухом, предохраняющего привод при монтаже клапана в строительную конструкцию. В корпусе имеется технологический люк со съемной крышкой для обслуживания внутренней полости клапана.

Клапан комплектуется следующими типами приводов:

электромеханический BLF (Belimo)

электромеханический FS (Lufberg)

электромагнитный (ЭМ), как в комбинации с тепловым замком, так и без него
пружинный с тепловым замком (ТЗ)

Если B или H ≥ 600 мм

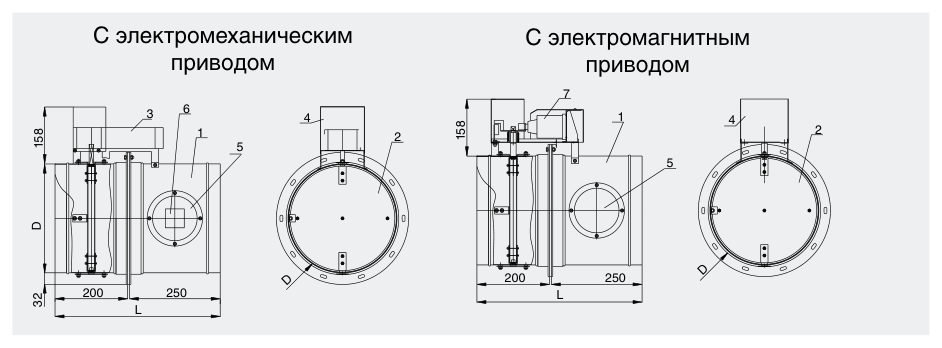

1 – корпус клапана
2 – заслонка
3 – электромеханический привод
4 – защитный кожух
5 – крышка люка
6 – пожарный извещатель ИП-103
7 – электромагнитный привод
8 – тепловой замок

Минимальный диаметр клапана с электромеханическим и электромагнитным приводом - Ø100. Минимальный диаметр клапана с тепловым замком - Ø140. Клапаны диаметром Ø100 и Ø125 с тепловым замком изготавливаются из клапана Ø200 с двумя трубчатыми переходами.

D – диаметр клапана, мм; L – длина клапана, мм.

Для клапанов на ниппельном соединении L=470 мм

Для клапанов на фланцевом соединении L=455 мм.

Необходимо обратить внимание, что потери давления на клапанах Ø100, Ø125, Ø140, Ø160 относительно велики, поэтому их применение должно иметь технико-экономическое обоснование. В большинстве случаев рекомендуется применять клапаны минимальным диаметром 200 мм.

В таблице представлены значения вылета заслонки за корпус клапана FKS 2 круглого сечения как на ниппельном, так и на фланцевом соединении.

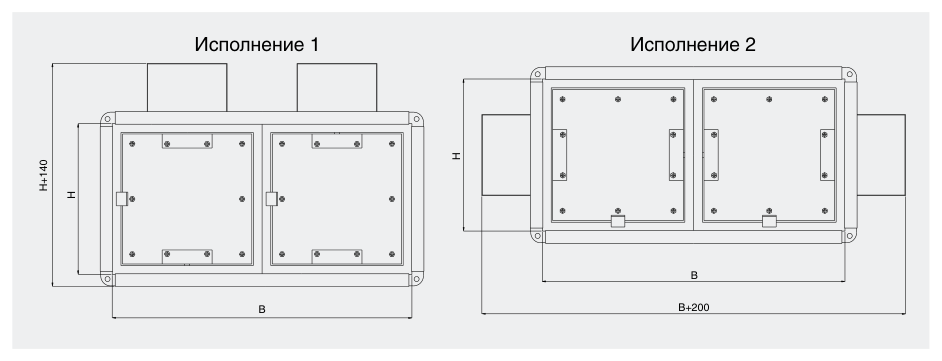

1 — кассета из 2-х клапанов
2 — кассета из 2-х клапанов

Клапаны, размеры которых превышают указанные в таблице, конструируются индивидуально.

K – наличие клеммной колодки; ТРУ – наличие терморазмыкающего устройства; (ф) – фланцевое соединение (для клапана круглого сечения)

Внутреннее сечение клапана (ширина и высота) или диаметр, мм

Установка клапана осуществляется в соответствии с требованиями нормативных документов. Клапан монтируется в проеме строительной конструкции с расположением привода, как правило, в помещении, смежном с обслуживаемым (пожароопасным) помещением.

Зазор между корпусом клапана и строительными конструкциями заполняется цементно-песчаным раствором. При установке клапана необходимо обеспечить доступ к приводу и люкам обслуживания клапана. При установке клапанов FKS-2 за пределами стен (перекрытий) наружная огнезащита должна наноситься до конца первой секции клапана, и в соответствии с требованиями СНиП 41-01-2003 и СП 7.13130.2009 должна обеспечивать предел огнестойкости не менее предела огнестойкости преграды.

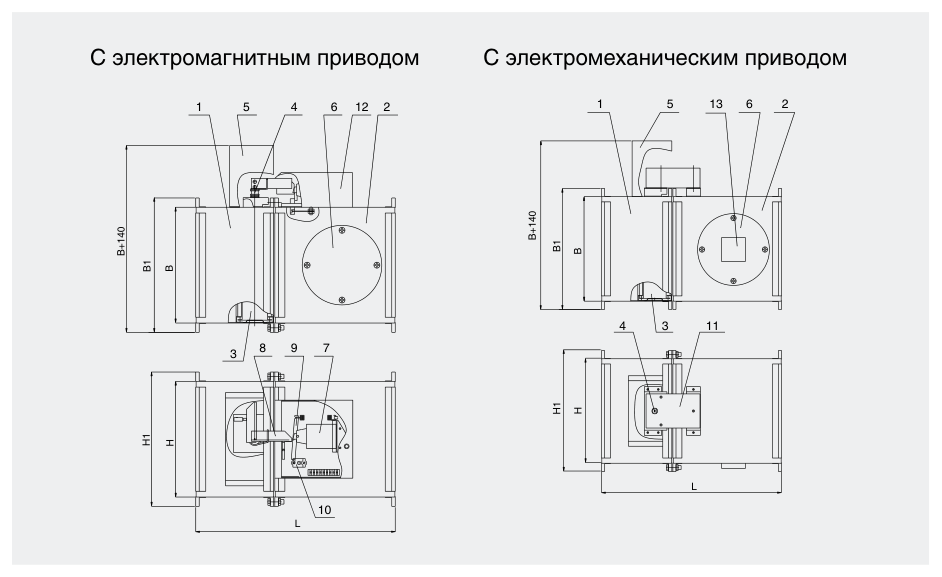

Обозначения на схемах

1 – секция 1 клапана
2 – секция 2 клапана
3 – заслонка
4 – ось заслонки
5 – крышка электромеханического привода
6 – крышка люка
7 – электромагнит
8 – подпружиненный рычаг
9 – предохранительный рычаг
10 – тепловой замок
11 – электромеханический привод
12 – крышка электромагнитного привода
13 – пожарный извещатель ИП-103

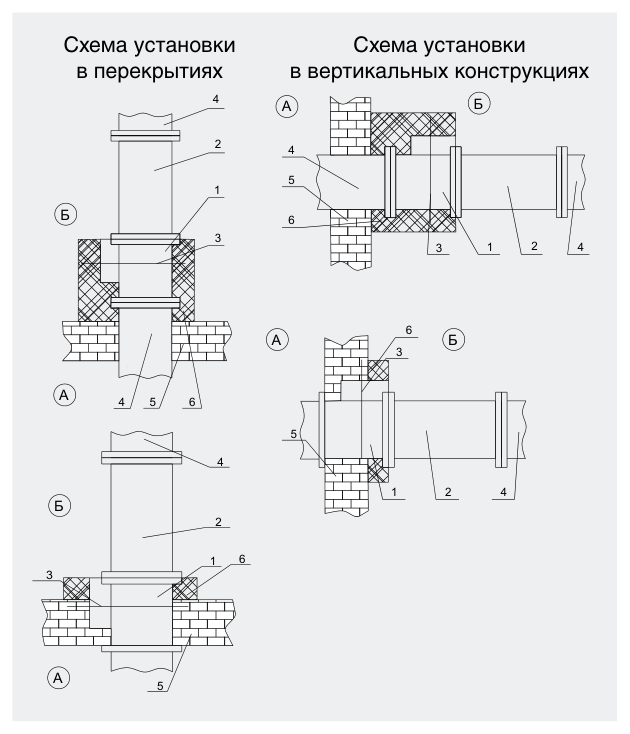

А – обслуживаемое помещение
Б – помещение, смежное с обслуживаемым; 1,2 – корпус клапана
3 – ось заслонки
4 – воздуховод
5 – строительная конструкция с нормированным пределом огнестойкости
6 – наружная теплозащита

Структура условного обозначения

Обозначения на схемах:

Тип привода

FS – электромеханический привод Lufberg с напряжением питания 220/24В
BLF – электромеханический привод Belimo с напряжением питания 220/24В
ЭМ – электромагнитный привод, с напряжением питания 220/24В

Функциональное назначение

НО – нормально открытый
НЗ – нормально закрытый
ДД – двойного действия

Технические характеристики

H, мм	150	200	250	300 350	400	450	500	550	600	650	700 75	0 800	850	900	950	1000
L, мм	460	460	510	510 560	560	610	610	660	660	710	710 80	0 800	900	900	1000	1000

Вылет заслонки за корпус клапана круглого сечения

D, мм	100	125	140	160	180	200	355	400	450	500	560	630	710	800	900	950	1000
X, мм	0	0	0	0	0	0	72,5	95	120	145	175	210	250	295	900	1000	1000
X1, мм	0	0	0	0	0	0	0	0	0	0	0	0	0	40

Типоразмерный ряд и значения площади проходного сечения клапана FKS-2, м2

H, мм	B, мм
	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1100	1200	1300	1400	1500
150	0,012	0,016	0,022	0,026	0,031	0,037	0,041	0,046	0,052	0,056	0,061	0,067	0,071	0,076	0,082	0,086	0,092	0,097	0,107	0,116	0,127	0,137	0,146
200		0,025	0,033	0,041	0,049	0,058	0,066	0,074	0,081	0,089	0,097	0,105	0,113	0,121	0,129	0,136	0,144	0,152	0,168	0,183	0,199	0,215	0,231
250			0,046	0,056	0,068	0,078	0,089	0,100	0,110	0,121	0,132	0,143	0,154	0,164	0,175	0,186	0,197	0,207	0,229	0,251	0,271	0,293	0,315
300				0,072	0,085	0,099	0,113	0,127	0,140	0,154	0,168	0,181	0,194	0,208	0,222	0,236	0,250	0,262	0,290	0,317	0,345	0,371	0,399
350					0,104	0,120	0,137	0,153	0,170	0,186	0,202	0,220	0,236	0,252	0,269	0,285	0,301	0,319	0,351	0,384	0,417	0,450	0,483
400						0,141	0,161	0,179	0,199	0,219	0,238	0,258	0,277	0,296	0,315	0,335	0,354	0,374	0,413	0,451	0,490	0,529	0,567
450							0,184	0,207	0,229	0,251	0,274	0,296	0,317	0,340	0,362	0,384	0,407	0,429	0,474	0,518	0,562	0,607	0,652
500								0,233	0,259	0,283	0,308	0,334	0,359	0,384	0,409	0,435	0,459	0,484	0,535	0,601	0,635	0,685	0,736
550									0,288	0,316	0,344	0,371	0,400	0,428	0,455	0,484	0,512	0,539	0,596	0,652	0,708	0,764
600										0,348	0,380	0,411	0,440	0,472	0,503	0,534	0,565	0,596	0,657	0,719	0,781	0,842
650											0,414	0,449	0,482	0,515	0,550	0,583	0,618	0,651	0,719	0,785	0,853
700												0,486	0,523	0,560	0,597	0,633	0,669	0,706	0,780	0,852	0,926
750													0,565	0,604	0,643	0,683	0,713	0,761	0,841	0,920
800														0,647	0,690	0,725	0,775	0,817	0,902	0,987
850															0,737	0,782	0,827	0,873	0,963
900																0,831	0,880	0,928	1,025
950																	0,933	0,983
1000																		1,038

Типоразмерный ряд и значения площади проходного сечения круглого клапана FKS-2, м2

D, мм	100	125	140	160	180	200	225	250	315	355	400	450	500	560	630	710	800
F, м2	0,006	0,010	0,013	0,017	0,022	0,027	0,035	0,044	071	0,091	0,12	0,15	0,19	0,23	0,30	0,38	0,48

Масса клапанов FKS-2, не более, кг

H, мм	B, мм
	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1100	1200	1300	1400	1500
150	7,3	7,9	8,5	9,1	9,7	10,3	10,9	11,5	12,1	14,0	14,7	15,4	16,1	16,8	17,5	18,2	18,9	19,6	21,0	22,4	23,8	25,2	26,3
200		8,5	9,2	9,9	10,6	11,3	11,9	12,5	13,1	15,3	16,0	16,7	17,4	18,1	18,8	19,5	20,2	20,9	22,3	23,7	25,1	26,5	27,9
250			9,9	10,7	11,5	12,3	13,0	13,7	14,4	16,6	17,4	18,2	19,0	19,0	20,6	21,4	22,3	23,0	24,6	27,2	28,8	30,4	32,0
300				11,6	12,3	13,1	13,9	14,7	15,5	18,0	18,9	19,8	20,7	21,6	22,5	23,4	24,3	25,2	27,0	28,8	30,6	32,4	34,2
350					13,3	14,1	14,9	15,7	16,3	19,3	20,3	21,3	22,3	23,3	24,3	25,3	26,3	27,3	29,3	31,3	33,3	35,3	37,3
400						15,1	16,1	17,1	18,1	20,6	21,6	22,6	23,6	24,6	25,6	26,8	28,0	29,2	31,6	34,0	36,4	38,8	41,2
450							17,3	18,3	19,3	22,2	23,4	24,6	25,8	27,0	28,2	29,4	30,6	31,8	34,2	36,6	39,0	41,4	43,8
500								19,4	20,6	23,3	24,6	25,9	27,2	28,3	29,8	31,1	32,4	33,7	36,3	38,9	41,5	44,1	46,7
550									21,8	24,5	25,8	27,1	28,4	29,7	31,0	32,3	33,6	34,9	37,5	40,1	42,7	45,3
600										26,8	28,2	29,6	31,0	32,4	33,8	35,2	36,6	38,0	40,8	43,6	46,4	49,2
650											29,6	31,1	32,5	34,1	35,6	37,1	38,6	40,1	43,1	46,1	49,1
700												32,2	32,7	35,7	37,2	38,7	40,2	41,7	44,7	47,7	50,7
750													35,9	37,5	39,1	40,8	42,3	42,9	47,1	50,3
800														39,2	40,8	42,4	44,0	45,6	48,8	52,0
850															42,7	44,5	46,3	48,1	51,7
900																46,3	48,2	50,1	53,9
950																	50,2	52,1
1000																		54,2

Масса клапанов круглого сечения FKS-2, не более, кг

D, мм	100	125	140	160	180	200	400	450	500	560	630	710	800
М, кг	4,96	5,62	6,02	6,57	7,15	7,85	12,60	13,80	15,00	16,50	18,20	20,30	22,70

Масса клапанов FKS-2, не более, кг

H, мм	B, мм
	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1100	1200	1300	1400	1500
150	4,48	3,79	3,41	3,15	2,97	2,83	2,74	2,66	2,60	2,56	2,52	2,49	2,46	2,43	2,42	2,40	2,38	2,37	2,34	2,32	2,30	2,30	2,29
200		2,08	1,86	1,70	1,59	1,50	1,44	1,40	1,36	1,33	1,30	1,28	1,26	1,25	1,23	1,23	1,22	1,20	1,19	1,17	1,17	1,16	1,15
250			1,06	0,97	0,90	0,85	0,81	0,78	0,76	0,74	0,72	0,70	0,70	0,69	0,68	0,67	0,66	0,66	0,64	0,63	0,63	0,63	0,62
300				0,67	0,63	0,58	0,56	0,53	0,51	0,50	0,49	0,48	0,47	0,46	0,45	0,44	0,44	0,43	0,43	0,43	0,42	0,42	0,41
350					0,50	0,46	0,43	0,42	0,40	0,39	0,38	0,37	0,37	0,36	0,35	0,35	0,34	0,34	0,33	0,32	0,32	0,31	0,31
400						0,40	0,38	0,36	0,35	0,33	0,32	0,31	0,31	0,30	0,30	0,30	0,29	0,29	0,28	0,28	0,27	0,27	0,26
450							0,35	0,33	0,31	0,30	0,30	0,29	0,28	0,28	0,27	0,26	0,26	0,26	0,25	0,24	0,24	0,23	0,23
500								0,31	0,30	0,29	0,28	0,27	0,26	0,26	0,25	0,25	0,24	0,24	0,23	0,23	0,23	0,23	0,22
550									0,30	0,28	0,27	0,26	0,25	0,25	0,24	0,23	0,23	0,23	0,23	0,22	0,22	0,21
600										0,28	0,27	0,26	0,25	0,24	0,23	0,23	0,23	0,23	0,22	0,22	0,21	0,21
650											0,27	0,26	0,25	0,24	0,23	0,23	0,23	0,23	0,22	0,21	0,21
700												0,26	0,25	0,24	0,23	0,23	0,23	0,23	0,22	0,21	0,21
750													0,25	0,24	0,23	0,23	0,23	0,23	0,22	0,21
800														0,24	0,23	0,23	0,23	0,23	0,22	0,21
850															0,23	0,23	0,23	0,23	0,22
900																0,23	0,23	0,23	0,22
950																	0,22	0,22
1000																		0,21

Масса клапанов круглого сечения FKS-2, не более, кг

D, мм	100	125	140	160	180	200	225	250	315	355	400	450	500	560	630	710	800
ξ в	4,06	3,25	2,44	1,81	1,54	1,17	0,66	0,46	0,29	0,23	0,20	0,18	0,15	0,13	0,11	0,08	0,06

Режим	Перепад давления на клапане Р, Па	Расход воздуха через неплотности клапана
		L, м3*с	G, кг*с
Разрежение	706,3	0,0434	0,0531
	588,6	0,0388	0,0475
	470,9	0,0365	0,0448
	392,4	0,0331	0,0405
	274,7	0,0268	0,0328
	196,2	0,0219	0,0268
	706,3	0,0393	0,0482
Нагнетание	588,6	0,0357	0,0438
	470,9	0,0322	0,0395
	392,4	0,0278	0,0341
	274,7	0,0231	0,0283
	196,2	0,0196	0,0241

Чертежи, схемы и габариты

Клапан FKS-2 с электромеханическим приводом круглого сечения — Клапан противопожарный FKS-2 (120) — Клапан FKS-2 с электромеханическим приводом круглого сечения

Общий вид — Клапан противопожарный FKS-2 (120) — Общий вид

Клапан FKS-2 двойного действия с электромеханическим приводом — Клапан противопожарный FKS-2 (120) — Клапан FKS-2 двойного действия с электромеханическим приводом

B и H – размеры внутреннего сечения клапана, мм — Клапан противопожарный FKS-2 (120) — B и H – размеры внутреннего сечения клапана, мм

Схема и габаритные размеры — Клапан противопожарный FKS-2 (120) — Схема и габаритные размеры

Обозначение характеристик — Клапан противопожарный FKS-2 (120) — Обозначение характеристик
