Клапан противопожарный FKS-1 (60)/1(90)

✓ Всегда в наличии / под заказ Доставка по всей России Артикул: Клапан противопожарный FKS-1 (60)/1(90)

Руководство по монтажу и эксплуатации FKS (PDF)Скачать ↓Технические условия ТУ 4854-001-45687431-2015 на FKS-1(60)/1(90) (PDF)Скачать ↓Сертификат соответствия FKS (PDF)Скачать ↓Техлист Клапан противопожарный FKS-1 (60)/1(90) (PDF)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Противопожарный клапан FKS- 1(60)/1(90) по своему функциональному назначению может применяться как в качестве огнезадерживающего с нормально открытой заслонкой (НО), так и дымового с нормально закрытой заслонкой (НЗ), согласно требованиям…

⚙️ Подбор и заказ

Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Технические данные

Характеристики

Производитель СВОК

Тип исполнения клапана Нормально закрытые, Нормально открытые (огнезадерживающие)

Наименование привода ФКС

Подробно

Описание

Предел огнестойкостиEI60

Материал корпусаоцинкованная сталь

Напряжение220/24 В

Предел огнестойкости (60 или 90), мин

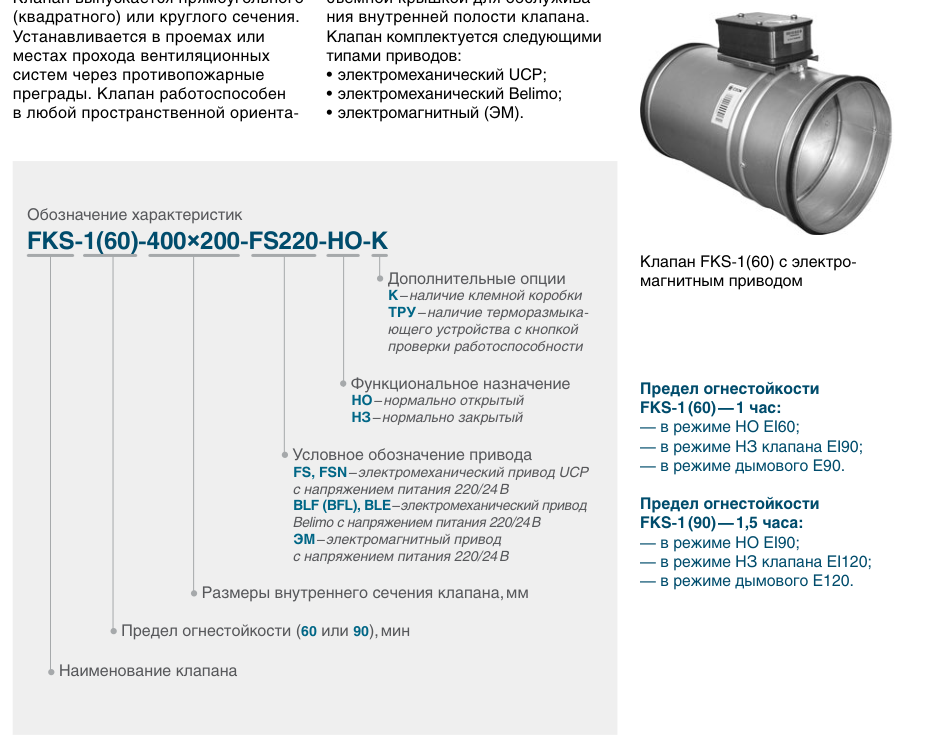

Размеры внутреннего сечения клапана, мм ции. Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопасности, местных отсосах взрыво-пожароопасных смесей. Конструкция прямоугольного (квадратного) клапана: односекционный. Изготовлен из оцинкованной стали. Клапан круглый может быть как с ниппельным, так и с фланцевым соединением. Клапан состоит из: корпуса, заслонки, привода с защитным кожухом, предохраняющим привод при монтаже клапана в строительную конструкцию. В корпусе имеется технологический люк со съемной крышкой для обслуживания внутренней полости клапана. Клапан комплектуется следующими типами приводов:

электромеханический UCP
электромеханический Belimo
электромагнитный (ЭМ)

К – наличие клемной коробки
ТРУ – наличие терморазмыкающего устройства с кнопкой проверки работоспособности
НО – нормально открытый
НЗ – нормально закрытый

Fs

FSN – электро механический привод UCP с напряжением питания 220/24 В BLF (BFL)
BLE – электро механический привод Belimo с напряжением питания 220/24 В
ЭМ – электро магнитный привод с напряжением питания 220/24 В

Предел огнестойкости

FKS-1 (60) — 1 час: — в режиме НО EI60; — в режиме НЗ клапана EI90; — в режиме дымового E90.

FKS-1 (90) — 1,5 часа: — в режиме НО EI90; — в режиме НЗ клапана EI120; — в режиме дымового E120.

Исполнение 2

При конструировании систем вентиляции необходимо учитывать вылет заслонки. До и после клапана необходимо проектировать прямой участок воздуховода с сечением, равным сечению клапана, и длиной, равной или больше вылета заслонки. Фиксатор заслонки устанавливается только на нормально открытые клапаны с электромагнитным приводом. При закрытии клапана фиксатор не позволяет заслонке открыться обратно. Для открытия заслонки необходимо потянуть за кольцо фиксатора и повернуть заслонку с помощью специального ключа, который входит в комплект поставки клапана. Клапаны размером 100x100 мм изготавливаются только с электромеханическим приводом.

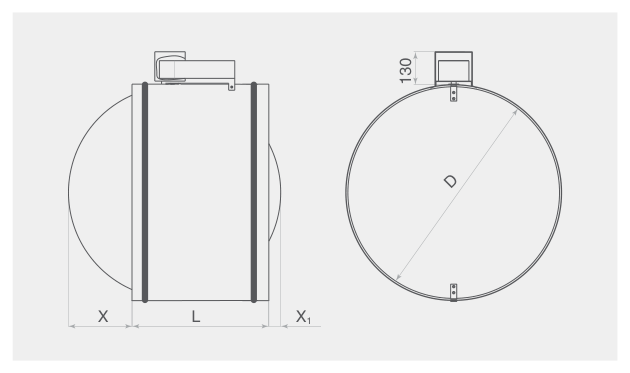

Технические характеристики клапанов круглого сечения FKS-1(60)/1(90)

Длина клапанов на ниппельном соединении — L=450 мм, на ниппельном соединении, смонтированных в воздуховоде — L1=350 мм, на фланцевом соединении — L=350 мм. Минимальный диаметр клапана с электромеханическим и электромагнитным приводом — d100 мм. Минимальный диаметр клапана с тепловым замком — d140 мм. Необходимо обратить внимание, что потери давления на клапанах d100, d125, d140 и d160 мм относительно велики, поэтому их применение должно иметь технико-экономическое обоснование. В большинстве случаев рекомендуется применять клапаны минимальным диаметром 200 мм.

Клапаны, размеры которых превышают указанные в таблице конструируются индивидуально. 1—кассета из двух клапанов, 2—кассета из двух клапанов

Состав системы (по схеме)

1—кассета из двух клапанов, 2—кассета из двух клапанов

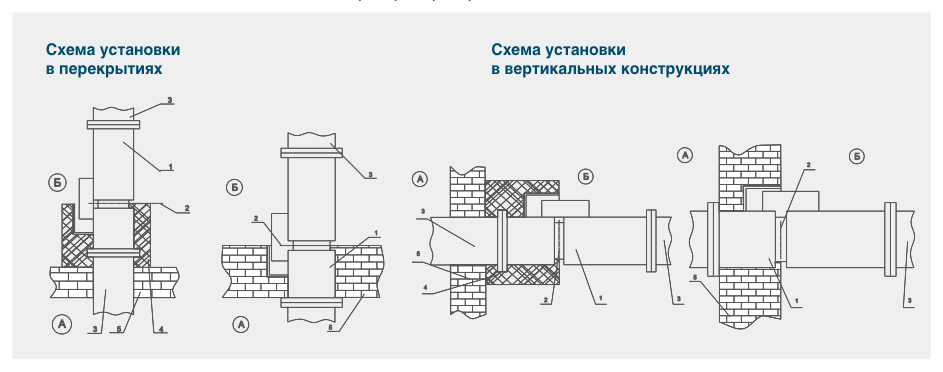

Схема установки в вертикальных конструкциях

А — обслуживаемое помещение
Б — помещение смежное с обслуживаемым
1 — корпус клапана
2 — ось вращения заслонки
3 — воздуховод
4 — наружная теплозащита
5 — строительная конструкция с норми рованным пределом огнестойкости

Установка клапана осуществляется в соответствии с требованиями нормативных документов. Клапан монтируется в проеме строительной конструкции с расположением привода, как правило, в помещении, смежном с обслуживаемым (пожароопасным) помещением. Зазор между корпусом клапана и строительными конструкциями заполняется цементно-песчаным раствором. При установке клапана необходимо обеспечить доступ к приводу и люкам обслуживания клапана. При установке клапанов FKS-1(60)/ FKS-1(90) за пределами стен (перекрытий) наружная огнезащита должна наноситься до оси заслонки клапана, и в соответствии с требованиями СП 60.13330.2012 и СП 7.13130.2013 должна обеспечивать предел огнестойкости не менее предела огнестойкости преграды.

Технические характеристики

Вылет заслонки за корпус клапана прямоугольного сечения FKS-1(60)/1(90)

А, мм	100	150	200 25	0 300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000
X, мм	0	0	0 2	2 47	72	97	122	147	172	197	222	247	272	297	322	347	372	397
X, мм 1	0	0	0 0	0	0	0	0	0	12	37	62	87	112	137	162	187	212	237

Вылет заслонки за корпус клапана круглого сечения FKS-1(60)/1(90) на ниппельном соединении

D, мм	100	125	140	160	180	200	225	250	280	315	355	400	450	500	560
X, мм	0	0	0	0	0	0	0	0	0	13,5	33,5	56	81	106	136
X, мм 1	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0

Вылет заслонки за корпус клапана круглого сечения FKS-1(60)/1(90) на фланцевом соединении

D, мм	100	125	140	160	180	200	225	250	280	315	355	400	450	500	560
X, мм	0	0	0	0	0	0	8,5	21	36	53,5	73,5	96	121	146	176
X, мм 1	0	0	0	0	0	0	0	0	0	0	0	0	0	0	6

Типоразмерный ряд и значение площади проходного сечения прямоугольного клапана FKS-1(60)/1(90), м2

A, мм	B, мм
	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000
550	0,024	0,045	0,07	0,096	0,122	0,148	0,173	0,199	0,225	0,250	—	—	—	—	—	—	—	—	—
600	0,026	0,049	0,077	0,105	0,134	0,162	0,190	0,218	0,246	0,275	0,303	—	—	—	—	—	—	—	—
650	0,028	0,053	0,084	0,115	0,146	0,176	0,207	0,238	0,268	0,299	0,330	0,360	—	—	—	—	—	—	—
700	0,030	0,058	0,091	0,124	0,157	0,191	0,224	0,257	0,290	0,323	0,357	0,390	0,423	—	—	—	—	—	—
750	0,033	0,062	0,098	0,134	0,169	0,205	0,241	0,276	0,312	0,348	0,383	0,419	0,455	0,491	—	—	—	—	—
800	0,035	0,066	0,105	0,143	0,181	0,219	0,257	0,296	0,334	0,372	0,410	0,448	0,487	0,525	0,563	—	—	—	—
850	0,037	0,071	0,112	0,152	0,193	0,234	0,274	0,315	0,356	0,396	0,437	0,478	0,519	0,559	0,600	0,641	—	—	—
900	0,039	0,075	0,118	0,162	0,205	0,248	0,291	0,334	0,378	0,421	0,464	0,507	0,550	0,594	0,637	0,680	0,723	—	—
1000	0,044	0,084	0,132	0,180	0,228	0,277	0,325	0,373	0,421	0,469	0,518	0,566	0,614	0,662	0,710	0,759	0,807	0,855	0,903
1100	0,048	0,093	0,146	0,199	0,252	0,305	0,359	0,412	0,465	0,518	0,571	0,625	0,678	0,731	0,784	0,837	0,891	—	—
1200	0,053	0,101	0,159	0,218	0,276	0,334	0,392	0,45	0,523	0,567	0,625	0,683	0,741	0,800	0,858	—	—	—	—
1300	0,057	0,110	0,173	0,236	0,300	0,363	0,426	0,489	0,552	0,616	0,679	0,742	0,805	—	—	—	—	—	—
1400	0,062	0,119	0,187	0,255	0,323	0,391	0,460	0,528	0,596	0,664	0,732	—	—	—	—	—	—	—	—
1500	0,066	0,127	0,201	0,274	0,347	0,420	0,493	0,567	0,640	—	—	—		—	—	—	—	—	—

Типоразмерный ряд и значение площади проходного сечения круглого клапана FKS-1(60)/1(90), м2

D, мм	100	125	140	160	180	200	225	250	280	315	355	400	450	500	560
F, м2	0,006	0,01	0,013	0,017	0,022	0,027	0,035	0,044	0,062	0,071	0,091	0,12	0,15	0,19	0,23

Масса клапанов прямоугольного сечения FKS-1(60)/1(90), не более, кг

A, мм	B, мм
	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000
100	4,75	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
150	5,09	5,48	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
200	5,44	5,87	6,30	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
250	5,78	6,26	6,73	7,20	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
300	6,13	6,65	7,16	7,68	8,19	—	—	—	—	—	—	—	—	—	—	—	—	—	—
350	6,47	7,03	7,59	8,15	8,71	9,26	—	—	—	—	—	—	—	—	—	—	—	—	—
400	6,82	7,42	8,02	8,62	9,22	9,82	10,4	—	—	—	—	—	—	—	—	—	—	—	—
450	7,16	7,81	8,75	9,09	9,74	10,4	11,0	11,7	—	—	—	—	—	—	—	—	—	—	—
500	7,50	8,20	8,90	9,60	10,0	11,0	12,0	12,0	13,0	—	—	—	—	—	—	—	—	—	—
550	7,85	8,58	9,31	10,0	10,8	11,5	12,2	12,9	13,7	14,4	—	—	—	—	—	—	—	—	—
600	8,20	9,00	9,70	11,0	11,0	12,0	13,0	14,0	14,0	15,0	16,0	—	—	—	—	—	—	—	—
650	8,55	9,36	10,2	11,0	11,8	12,6	13,4	14,2	15,0	15,9	16,7	17,5	—	—	—	—	—	—	—
700	8,89	9,75	10,6	11,5	12,3	13,2	14,0	14,9	15,7	16,6	17,4	18,3	19,2	—	—	—	—	—	—
750	9,24	10,1	11,0	11,9	12,8	13,7	14,6	15,5	16,4	17,3	18,2	19,1	20	20,9	—	—	—	—	—
800	9,58	10,5	11,5	12,4	13,3	14,3	15,2	16,2	17,1	180	19,0	19,9	20,9	21,8	22,7	—	—	—	—
850	9,93	10,9	11,9	12,9	13,9	14,8	15,8	16,8	17,8	18,8	19,8	20,7	21,7	22,7	23,7	24,7	—	—	—

Типоразмерный ряд и значение площади проходного сечения прямоугольного клапана FKS-1(60)/1(90), м2

A, мм	B, мм
	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000
900	10,3	11,3	12,3	13,3	14,4	15,4	16,4	17,4	18,5	19,5	20,5	21,6	22,6	23,6	24,6	25,7	26,7	—	—
1000	11,0	12,1	13,2	14,3	15,4	16,5	17,6	18,7	19,8	21,0	22,1	23,2	24,3	25,4	26,5	27,6	28,7	29,8	31,0
1100	11,7	12,8	14,0	15,2	16,4	17,6	18,8	20,0	21,2	22,4	23,6	24,8	26,0	27,2	28,4	29,6	30,8	—	—
1200	12,3	13,6	14,9	16,2	17,5	18,7	20,0	21,3	22,6	23,9	25,2	26,4	27,7	29,0	30,3	—	—	—	—
1300	13,0	14,4	15,8	17,1	18,5	19,9	21,2	22,6	24,0	25,3	26,7	28,1	29,4	—	—	—	—	—	—
1400	13,7	15,2	16,6	18,1	19,5	21,0	22,4	23,9	25,3	26,8	28,2	—	—	—	—	—	—	—	—
1500	14,4	16,0	17,5	19,0	20,6	22,1	23,6	25,2	26,7	—	—	—	—	—	—	—	—	—	—

Масса клапанов круглого сечения FKS-1(60)/1(90), не более, кг

D, мм	100	125	140	160	180	200	225	250	280	315	355	400	450	500	560
m, кг	4,5	5,1	5,4	5,9	6,4	7,8	8,3	9	9,7	10,6	13,2	14,7	16,4	18,6	21,2

Значение коэффициентов местного сопростивления прямоугольных

A, мм	B, мм
	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000
100	6,80	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
150	5,62	5,15	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
200	5,57	4,36	2,39	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
250	4,94	3,92	2,14	1,22	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
300	4,57	3,62	1,96	1,11	0,77	—	—	—	—	—	—	—	—	—	—	—	—	—	—
350	4,30	3,41	1,83	1,04	0,72	0,57	—	—	—	—	—	—	—	—	—	—	—	—	—
400	4,11	3,26	1,73	0,98	0,67	0,53	0,46	—	—	—	—	—	—	—	—	—	—	—	—
450	3,97	3,15	1,66	0,93	0,64	0,50	0,44	0,40	—	—	—	—	—	—	—	—	—	—	—
500	3,86	3,06	1,61	0,90	0,61	0,48	0,41	0,38	0,36	—	—	—	—	—	—	—	—	—	—
550	3,77	2,99	1,56	0,87	0,59	0,46	0,40	0,36	0,34	0,34	—	—	—	—	—	—	—	—	—
600	3,71	2,94	1,53	0,85	0,57	0,45	0,38	0,35	0,33	0,32	0,32	—	—	—	—	—	—	—	—
650	3,65	2,90	1,50	0,83	0,56	0,44	0,37	0,34	0,32	0,31	0,31	0,31	—	—	—	—	—	—	—
700	3,60	2,86	1,47	0,81	0,55	0,43	0,36	0,33	0,31	0,30	0,30	0,30	0,30	—	—	—	—	—	—
750	3,57	2,83	1,45	0,80	0,54	0,42	0,36	0,32	0,30	0,29	0,29	0,29	0,29	0,29	—	—	—	—	—
800	3,53	2,80	1,44	0,79	0,53	0,41	0,35	0,32	0,30	0,29	0,28	0,28	0,28	0,28	0,28	—	—	—	—
850	3,50	2,78	1,42	0,78	0,52	0,40	0,34	0,31	0,29	0,28	0,27	0,27	0,27	0,27	0,27	0,27	—	—	—
900	3,48	2,76	1,41	0,77	0,51	0,40	0,34	0,30	0,29	0,27	0,27	0,27	0,27	0,27	0,27	0,27	0,26	—	—
950	3,46	2,74	1,40	0,76	0,51	0,39	0,33	0,30	0,28	0,27	0,26	0,26	0,26	0,26	0,26	0,26	0,26	0,25	—
1000	3,43	2,72	1,38	0,76	0,50	0,39	0,33	0,30	0,28	0,27	0,26	0,26	0,26	0,26	0,26	0,26	0,26	0,25	0,24
1100	3,39	2,69	1,37	0,74	0,49	0,38	0,32	0,29	0,27	0,26	0,25	0,25	0,25	0,25	0,25	0,25	0,25	—	—
1200	3,36	2,67	1,35	0,73	0,49	0,37	0,32	0,28	0,26	0,25	0,25	0,24	0,24	0,24	0,24	—	—	—	—
1300	3,34	2,65	1,34	0,73	0,48	0,37	0,31	0,28	0,26	0,25	0,24	0,24	0,24	—	—	—	—	—	—
1400	3,33	2,64	1,33	0,72	0,48	0,36	0,31	0,27	0,26	0,24	0,24	—	—	—	—	—	—	—	—
1500	3,31	2,63	1,32	0,71	0,47	0,36	0,30	0,27	0,25	—	—	—		—	—	—	—	—	—

Значение коэффициентов местного сопростивления круглых клапанов FKS-1(60)/1(90), в зависимости от сечения клапана

D, мм	100	125	140	160	180	200	225	250	280	315	355	400	450	500	560
ξ B	3,50	2,80	2,10	1,56	1,23	1,01	0,57	0,40	0,33	0,25	0,20	0,17	0,15	0,13	0,11

Режим	Перепад давления на клапане	Расход воздуха через неплотности клапана
	100	L, м3×с–1	G, кг×с–1
Разрежение	706,3	0,0434	0,0531
	588,6	0,0388	0,0475
	470,9	0,0365	0,0448
	392,4	0,0331	0,0405
	274,7	0,0268	0,0328
	196,2	0,0219	0,0268
	706,3	0,0393	0,0482
Нагнетание	588,6	0,0357	0,0438
	470,9	0,0322	0,0395
	392,4	0,0278	0,0341
	274,7	0,0231	0,0283
	196,2	0,0196	0,0241

Чертежи, схемы и габариты

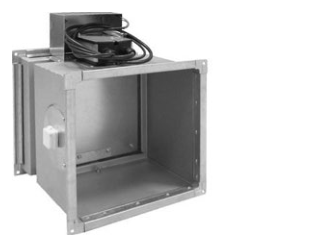

Клапан FKS-1 (60) с электромеханическим приводом Belimo — Клапан противопожарный FKS-1 (60)/1(90) — Клапан FKS-1 (60) с электромеханическим приводом Belimo

Общий вид — Клапан противопожарный FKS-1 (60)/1(90) — Общий вид

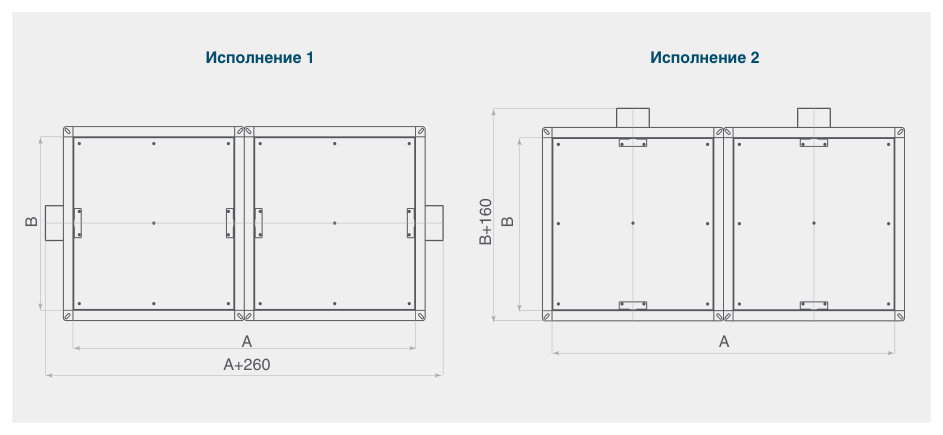

Виды кассетного исполнения клапана FKS-1(60)/1(90) — Клапан противопожарный FKS-1 (60)/1(90) — Виды кассетного исполнения клапана FKS-1(60)/1(90)

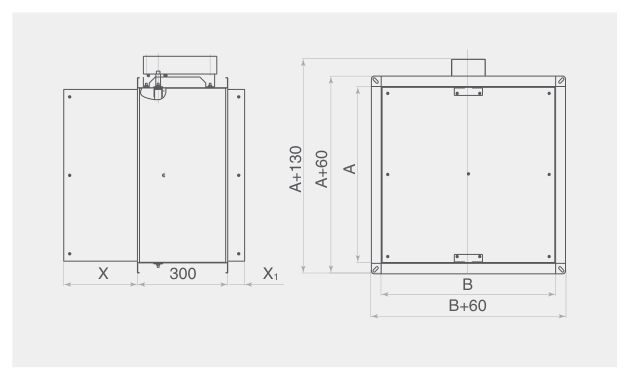

Технические характеристики клапанов прямоугольного сечения FKS-1(60)/1(90) — Клапан противопожарный FKS-1 (60)/1(90) — Технические характеристики клапанов прямоугольного сечения FKS-1(60)/1(90)

Технические характеристики клапанов круглого сечения FKS-1(60)/1(90) — Клапан противопожарный FKS-1 (60)/1(90) — Технические характеристики клапанов круглого сечения FKS-1(60)/1(90)

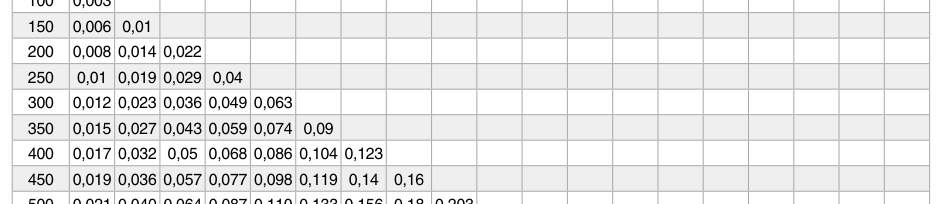

Типоразмерный ряд и значение площади проходного сечения прямоугольного клапана FKS-1(60)/1(90), м2 — Клапан противопожарный FKS-1 (60)/1(90) — Типоразмерный ряд и значение площади проходного сечения прямоугольного клапана FKS-1(60)/1(90), м2

Установка клапана FKS-1(60)/1(90) — Клапан противопожарный FKS-1 (60)/1(90) — Установка клапана FKS-1(60)/1(90)
