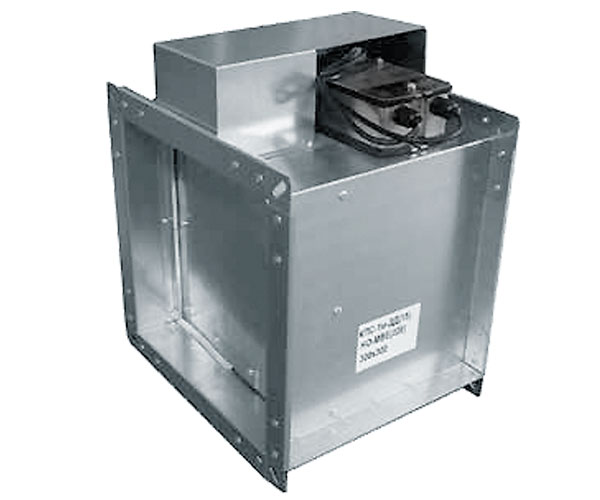

Клапан двойного действия FKS-1М(15)

✓ Всегда в наличии / под заказ Доставка по всей России Артикул: Клапан двойного действия FKS-1М(15)

Руководство по монтажу и эксплуатации FKS (PDF)Скачать ↓Сертификат соответствия FKS (PDF)Скачать ↓Техлист Клапан двойного действия FKS-1М(15) (PDF)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Вид климатического исполнения и категория размещения У3 по ГОСТ 15150-69.

⚙️ Подбор и заказ

Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Технические данные

Характеристики

Производитель СВОК

Тип исполнения клапана Двойного действия

Наименование привода ФКС

Подробно

Описание

Вид климатического исполнения и категория размещения У3 по ГОСТ 15150-69. Предельные значения рабочей температуры окружающего воздуха от -30°С до +40°С при условии отсутствия прямого воздействия атмосферных осадков. Клапан сертифицирован в установленном законодательством порядке.

аклап

Предел огнестойкостиEI 15

Материал корпусаоцинкованная сталь

Напряжение220/24В

Описание

в режиме клапана двойного действия -EI 15
в режиме нормального открытого (огнезадерживающего) клапана – EI 15

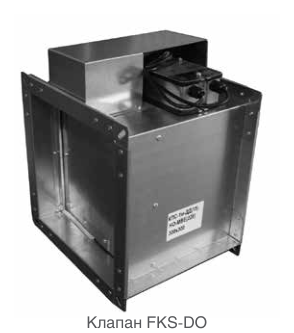

Клапан FKS-DO (далее клапан) применяется для систем общеобменной вентиляции, используемых для удаления газов и дыма после пожара из помещений, оборудованных установками газового, аэрозольного или порошкового пожаротушения, согласно требованиям СП 7.13130.2009.

Клапан может использоваться в системах вентиляций, в качестве противопожарного, нормально открытого (НО), для блокирования распространения пожара и продуктов горения в местах пересечения воздуховодами ограждений помещений защищаемых установками газового, аэрозольного или порошкового пожаротушения.

Клапан выпускается прямоугольного (квадратного) сечения. Клапан работоспособен в любой пространственной ориентации.

Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопасности, местных отсосах взрывопожароопасных смесей.

Клапан изготовлен из оцинкованной стали.

Клапан состоит из корпуса, заслонки, привода с защитным кожухом, предохраняющего привод при монтаже клапана.

Клапан комплектуется следующими типамиприводов:

электромеханический FSE (Lufberg), BLE (Belimo) для клапанов в режиме двойного действия (ДД)
электромеханический FS (Lufberg), BLF (Belimo) для клапанов в режиме нормально открытого (НО)

B и H – размеры внутреннего сечения клапана, мм

Размеры клапана:

1 — кассета из 2-х клапанов
2 — кассета из 2-х клапанов

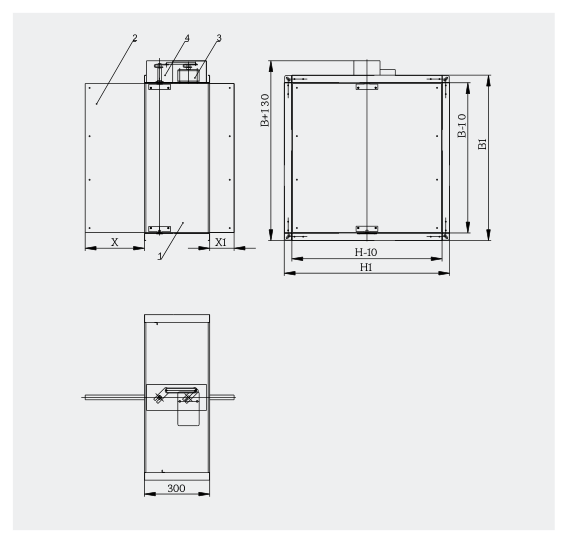

Обозначения на схемах

1 – корпус клапана
2 – заслонка
3 – электромеханический привод
4 – крышка электромеханического привода

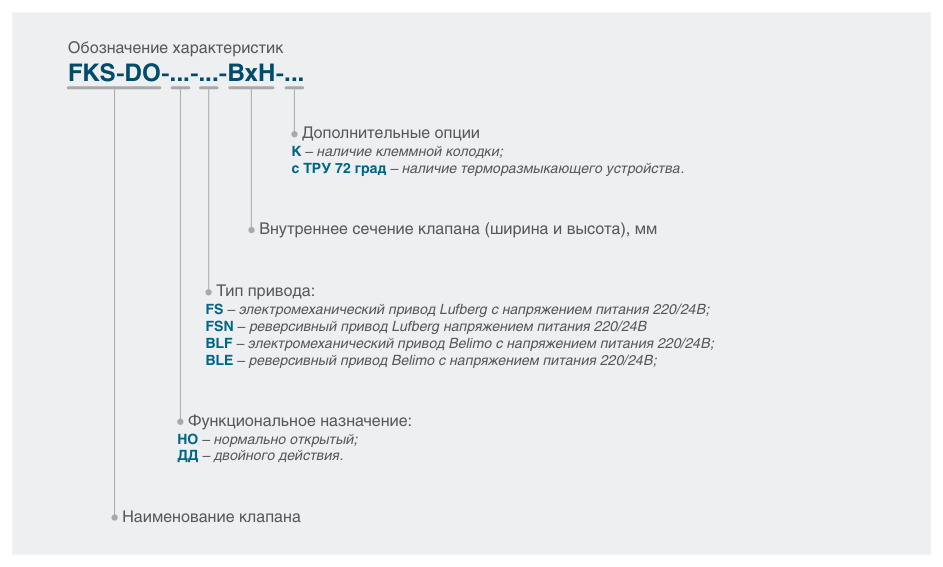

Обозначение характеристик

К – наличие клеммной колодки; с ТРУ 72 град – наличие терморазмыкающего устройства.

Внутреннее сечение клапана (ширина и высота), мм

Установка клапана осуществляется в соответствии с требованиями нормативных документов. Клапан монтируется в проеме строительной конструкции с расположением привода, как правило, в помещении, смежном с обслуживаемым (пожароопасным) помещением.

Зазор между корпусом клапана и строительными конструкциями заполняется цементно-песчаным раствором. При установке клапана необходимо обеспечить доступ к приводу.

При установке клапанов FKS-1м(15) за пределами стен (перекрытий) наружная огнезащита должна наноситься до конца первой секции клапана, и в соответствии с требованиями СНиП 41-01-2003 и СП 7.13130.2009 должна обеспечивать предел огнестойкости не менее предела огнестойкости преграды.

Тип привода

FS – электромеханический привод Lufberg с напряжением питания 220/24В
FSN – реверсивный привод Lufberg напряжением питания 220/24В
BLF – электромеханический привод Belimo с напряжением питания 220/24В
BLE – реверсивный привод Belimo с напряжением питания 220/24В

Функциональное назначение

НО – нормально открытый
ДД – двойного действия

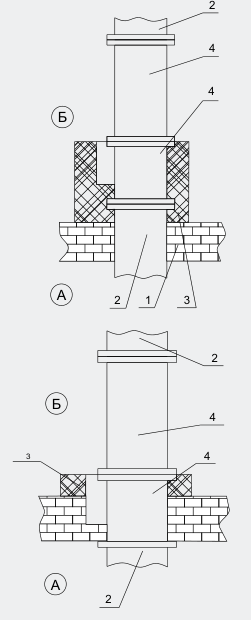

Обозначение на схемах

А – обслуживаемое помещение
Б – помещение смежное с обслуживаемым
1 – строительная конструкция с нормируемым пределом огнестойкости
2 – воздуховод
3 – наружная теплозащита со значением предела огнестойкости не менее предела огнестойкости строительной конструкции
4 – корпус клапана

Технические характеристики

Н, мм	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000
X, мм	0	25	50	75	100	125	150	175	200	225	250	275	300	325	350	375	400	425
X1, мм	0	0	0	0	0	0	0	15	40	65	90	115	140	165	190	215	240	265

Типоразмерный ряд и значения площади проходного сечения клапана FKS-1м(15), м2

H, мм	B, мм
	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	1000	1100	1200	1300	1400	1500
150	0,017	0,023	0,029	0,035	0,041	0,047	0,053	0,059	0,065	0,071	0,077	0,083	0,089	0,095	0,101	0,107	0,119	0,131	0,143	0,155	0,167	0,179
200		0,033	0,041	0,050	0,058	0,067	0,075	0,084	0,092	0,101	0,109	0,118	0,126	0,135	0,143	0,152	0,169	0,186	0,203	0,220	0,237	0,254
250			0,053	0,064	0,075	0,086	0,097	0,108	0,119	0,130	0,141	0,152	0,163	0,174	0,185	0,196	0,218	0,240	0,262	0,284	0,306	0,328
300				0,079	0,092	0,106	0,119	0,133	0,146	0,160	0,173	0,187	0,200	0,214	0,227	0,241	0,268	0,295	0,322	0,349	0,376	0,403
350					0,109	0,125	0,141	0,157	0,173	0,189	0,205	0,221	0,237	0,253	0,269	0,285	0,317	0,349	0,381	0,413	0,445	0,477
400						0,145	0,163	0,182	0,200	0,219	0,237	0,256	0,274	0,293	0,311	0,330	0,367	0,404	0,441	0,478	0,515	0,552
450							0,185	0,206	0,227	0,248	0,269	0,290	0,311	0,332	0,353	0,374	0,042	0,458	0,500	0,542	0,584	0,626
500								0,231	0,254	0,278	0,301	0,325	0,348	0,372	0,395	0,419	0,466	0,513	0,560	0,607	0,654	0,701
550									0,281	0,307	0,333	0,359	0,385	0,411	0,437	0,463	0,515	0,567	0,619	0,671	0,723
600										0,337	0,365	0,394	0,422	0,451	0,479	0,508	0,565	0,622	0,679	0,736	0,793
650											0,397	0,428	0,459	0,490	0,521	0,552	0,614	0,676	0,738	0,800
700												0,463	0,496	0,530	0,563	0,597	0,664	0,731	0,798	0,865
750													0,533	0,569	0,605	0,641	0,713	0,785	0,857
800														0,609	0,647	0,686	0,763	0,840	0,917
900																0,775	0,862	0,949
1000																	0,961

Масса клапанов FKS-1м(15), не более, кг

H, мм	B, мм
	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	1000	1100	1200	1300	1400	1500
150	7,3	7,9	8,5	9,2	9,8	10,4	11,0	11,6	12,3	12,9	13,5	14,1	14,7	15,4	16,0	16,6	17,8	19,1	20,3	21,6	22,8	24,1
200		8,6	9,3	10,0	10,7	11,4	12,1	12,8	13,5	14,2	14,9	15,6	16,3	17,0	17,7	18,4	19,8	21,2	22,6	24,0	25,4	26,9
250			10,1	10,8	11,6	12,4	13,2	14,0	14,8	15,5	16,3	17,1	17,9	18,7	19,5	20,2	21,8	23,4	25,0	26,5	28,1	29,7
300				11,7	12,6	13,4	14,3	15,2	16,0	16,9	17,7	18,6	19,5	20,3	21,2	22,1	23,8	25,8	27,3	29,0	30,7	32,5
350					13,5	14,4	15,4	16,3	17,3	18,2	19,2	20,1	21,1	22,0	22,9	23,9	25,8	27,8	29,6	31,5	33,4	35,3
400						15,4	16,5	17,5	18,5	19,6	20,6	21,6	22,6	23,1	24,7	25,7	27,8	29,8	31,9	33,9	36,0	38,1
450							17,6	18,7	19,8	20,9	22,0	23,1	24,2	25,3	26,4	27,5	29,8	32,0	34,2	36,4	38,6	40,9
500								19,8	21,0	22,2	23,4	24,6	25,8	27,0	28,2	29,4	31,7	34,1	36,5	38,9	41,3	43,7
550									22,3	23,6	24,8	26,1	27,4	28,6	29,9	31,2	33,7	36,3	38,8	41,4	43,9
600										24,9	26,2	27,6	29,0	30,3	31,7	33,0	35,7	38,4	41,1	43,8	46,5
650											27,7	29,1	30,5	32,0	33,4	34,8	37,7	40,6	43,5	46,3
700												30,6	32,1	33,6	35,1	36,7	39,7	42,7	45,8	48,8
750													33,7	35,3	36,9	38,5	41,7	44,9	48,1
800														37,0	38,6	40,3	43,7	47,0	50,4
900																44,0	47,6	51,3
1000																	51,6

H, мм	B, мм
	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	1000	1100	1200	1300	1400	1500
150	4,60	3,89	3,50	3,23	3,04	2,91	2,81	2,73	2,67	2,63	2,59	2,55	2,53	2,50	2,48	2,46	2,43	2,40	2,38	2,37	2,36	2,35
200		2,13	1,91	1,75	1,63	1,54	1,48	1,44	1,39	1,37	1,31	1,31	1,29	1,29	1,27	1,26	1,23	1,22	1,21	1,20	1,19	1,18
250			1,09	0,99	0,93	0,88	0,83	0,80	0,78	0,76	0,74	0,72	0,71	0,71	0,70	0,69	0,68	0,66	0,65	0,64	0,64	0,63
300				0,69	0,64	0,60	0,57	0,54	0,53	0,51	0,50	0,49	0,48	0,48	0,46	0,46	0,45	0,44	0,44	0,43	0,43	0,42
350					0,51	0,47	0,45	0,43	0,41	0,40	0,39	0,38	0,38	0,38	0,36	0,36	0,35	0,34	0,33	0,33	0,32	0,32
400						0,41	0,39	0,37	0,36	0,34	0,33	0,32	0,32	0,32	0,30	0,30	0,29	0,29	0,29	0,28	0,28	0,27
450							0,36	0,34	0,32	0,31	0,30	0,29	0,29	0,29	0,28	0,27	0,27	0,26	0,25	0,25	0,24	0,24
500								0,32	0,30	0,29	0,29	0,28	0,27	0,27	0,26	0,26	0,25	0,24	0,23	0,23	0,23	0,22
550									0,30	0,29	0,28	0,27	0,26	0,26	0,25	0,24	0,24	0,23	0,22	0,22	0,21
600										0,29	0,28	0,27	0,26	0,25	0,24	0,24	0,24	0,23	0,22	0,21	0,21
650											0,28	0,27	0,26	0,25	0,24	0,24	0,23	0,22	0,21	0,21
700												0,27	0,26	0,25	0,24	0,24	0,23	0,22	0,21	0,21
750													0,26	0,25	0,24	0,24	0,23	0,22	0,21
800														0,25	0,24	0,24	0,23	0,22	0,21
900																0,23	0,23	0,22
1000																	0,21

а	клап
	и нор
ме ст

е	ние
и	ваем
е	ние см

Чертежи, схемы и габариты

Схема и габаритные размеры — Клапан двойного действия FKS-1М(15) — Схема и габаритные размеры

Общий вид — Клапан двойного действия FKS-1М(15) — Общий вид
