Переход

Переход используется когда система воздуховодов одного сечения переходит на систему воздуховодов другого сечения. Переход может осуществляться как с круглого на круглое, так и с круглого на прямоугольное сечение.

Описание

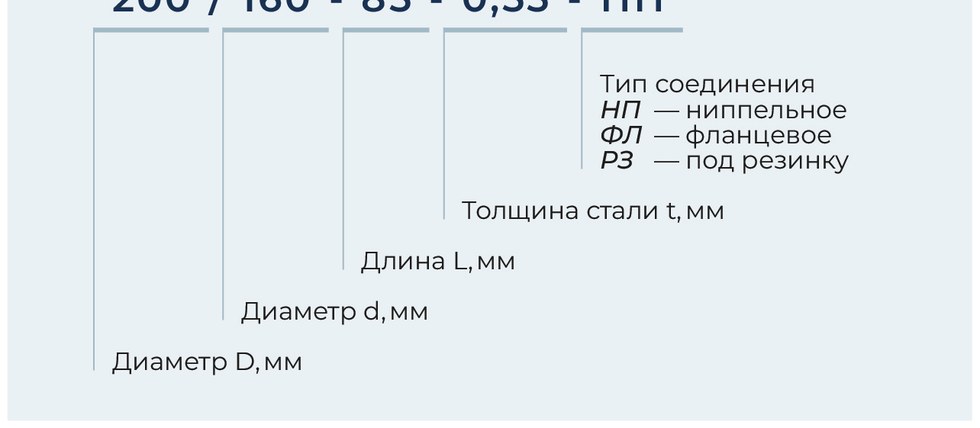

Переход используется когда система воздуховодов одного сечения переходит на систему воздуховодов другого сечения. Переход может осуществляться как с круглого на круглое, так и с круглого на прямоугольное сечение. Изделие изготавливается из оцинкованной стали и поставляется в стандартных типоразмерах либо по размерам заказчика — с нужной толщиной металла и типом соединения.

Технические характеристики

Габаритные размеры и типоразмеры

D, мм	d, мм	Тип 1		Типы 2 и 3		t, мм
		L, мм	S, м²	L, мм	S, м²
125	100	64	0,07	164	0,11	0,55
160	100	112	0,11	212	0,14
160	125	78	0,09	178
200	100	167	0,16	267	0,19
200	125	133	0,14	233
200	160	85	0,12	185	0,18
250	100	236	0,21	336	0,27
250	125	202	0,20	302
250	160	154	0,19	254	0,26
250	200	99	0,17	199	0,25
280	125	243	0,25	343	0,33
280	160	195	0,24	295	0,32
280	200	140	0,21	240	0,30
280	250	71	0,17	171	0,28
315	125	291	0,32	391	0,39
315	160	243	0,30	343	0,38
315	200	188	0,28	288	0,37
315	250	119	0,25	219	0,34
315	280	78	0,22	178	0,32
355	160	298	0,38	398	0,46
355	200	243	0,38	343
355	250	174	0,32	274	0,42
355	280	133	0,30	233	0,39
355	315	85	0,26	185	0,34
400	160	365	0,47	465	0,56	0,7
400	200	310	0,45	410	0,55
400	250	241	0,39	341	0,52
400	280	200	0,39	300	0,50
400	315	152	0,35	252	0,47
400	355	97	0,30	197	0,42
450	200	378	0,56	478	0,67
450	250	310	0,57	410	0,64
450	280	269	0,50	369	0,62
450	315	221	0,47	321	0,59
450	355	166	0,42	266	0,54
450	400	109	0,36	209	0,49
500	200	447	0,69	547	0,79
500	250	378	0,65	478	0,77
500	280	337	0,63	437	0,75
500	315	289	0,59	389	0,71
500	355	234	0,54	334	0,67
500	400	177	0,48	277	0,61
500	450	109	0,40	209	0,54
560	250	450	0,83	550	0,96
560	280	420	0,81	520	0,92
560	315	380	0,79	480	0,93
560	355	350	0,80	450	0,94
560	400	260	0,70	360	0,85
560	450	190	0,61	290	0,77
560	500	125	0,53	225	0,70
630	250	557	1,03	657	1,12
630	280	516	1,00	616	1,18
630	315	468	0,97	568	1,15
630	355	413	0,92	513	1,12
630	400	356	0,88	456	1,08
630	450	287	0,81	387	1,00
630	500	219	0,73	319	0,92
630	560	125	0,60	225	0,78
710	355	528	1,21	628	1,43
710	400	471	1,16	571	1,38
710	450	402	1,10	502	1,30
710	500	333	1,00	433	1,22
710	560	260	0,92	360	1,12
710	630	155	0,74	250	0,92
800	400	594	1,52	694	1,75
800	450	526	1,45	626	1,80
800	500	457	1,37	557	1,58
800	560	410	1,32	510	1,65
800	630	279	1,10	379	1,31
800	710	174	0,89	274	1,12
900	450	663	1,89	763	2,21
900	500	594	1,77	694	2,13
900	560	550	1,85	650	2,09
900	630	416	1,50	516	1,85
900	710	311	1,31	411	1,65
900	800	187	1,06	287	1,34
1000	500	732	2,27	832	2,64	1,0
1000	560	700	2,40	800	2,67
1000	630	553	1,98	653	2,35
1000	710	448	1,92	548	2,16
1000	800	390	1,82	490	2,06
1000	900	352	1,81	452	2,02
1120	630	800	3,11	900	3,42
1120	710	670	2,71	770	3,02
1120	800	550	2,45	650	2,76
1120	900	410	2,21	500	2,50
1120	1000	300	1,92	400	2,26
1250	630	897	3,35	997	3,75
1250	710	792	3,17	892	3,55
1250	800	668	2,91	768	3,27
1250	900	531	2,62	631	3,04
1250	1000	393	2,23	493	2,66

Типы исполнения
