Отвод

Отвод предназначен для изменения направления воздушного потока в системах вентиляции.

Описание

Отвод предназначен для изменения направления воздушного потока в системах вентиляции. Изделие изготавливается из оцинкованной стали и поставляется в стандартных типоразмерах либо по размерам заказчика — с нужной толщиной металла и типом соединения.

Технические характеристики

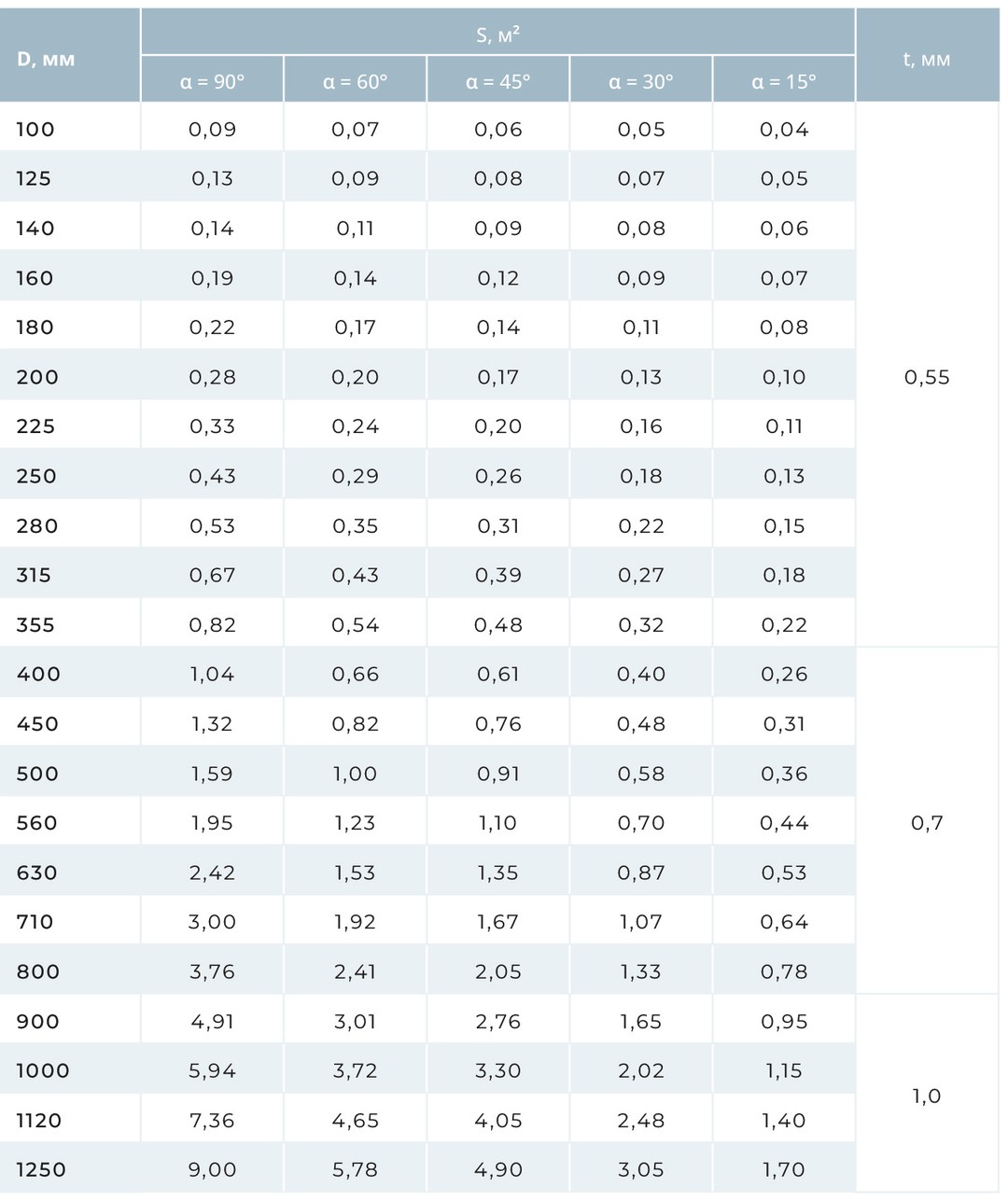

Габаритные размеры и типоразмеры

D, мм	S, м²					t, мм
	α = 90°	α = 60°	α = 45°	α = 30°	α = 15°
100	0,09	0,07	0,06	0,05	0,04	0,55
125	0,13	0,09	0,08	0,07	0,05
140	0,14	0,11	0,09	0,08	0,06
160	0,19	0,14	0,12	0,09	0,07
180	0,22	0,17	0,14	0,11	0,08
200	0,28	0,20	0,17	0,13	0,10
225	0,33	0,24	0,20	0,16	0,11
250	0,43	0,29	0,26	0,18	0,13
280	0,53	0,35	0,31	0,22	0,15
315	0,67	0,43	0,39	0,27	0,18
355	0,82	0,54	0,48	0,32	0,22
400	1,04	0,66	0,61	0,40	0,26	0,7
450	1,32	0,82	0,76	0,48	0,31
500	1,59	1,00	0,91	0,58	0,36
560	1,95	1,23	1,10	0,70	0,44
630	2,42	1,53	1,35	0,87	0,53
710	3,00	1,92	1,67	1,07	0,64
800	3,76	2,41	2,05	1,33	0,78
900	4,91	3,01	2,76	1,65	0,95	1,0
1000	5,94	3,72	3,30	2,02	1,15
1120	7,36	4,65	4,05	2,48	1,40
1250	9,00	5,78	4,90	3,05	1,70
