Врезка в круглый канал

Круглая врезка предназначена для присоединения системы воздуховодов одного диаметра к системе воздуховодов другого диаметра.

Описание

Круглая врезка предназначена для присоединения системы воздуховодов одного диаметра к системе воздуховодов другого диаметра. Изделие изготавливается из оцинкованной стали и поставляется в стандартных типоразмерах либо по размерам заказчика — с нужной толщиной металла и типом соединения.

Технические характеристики

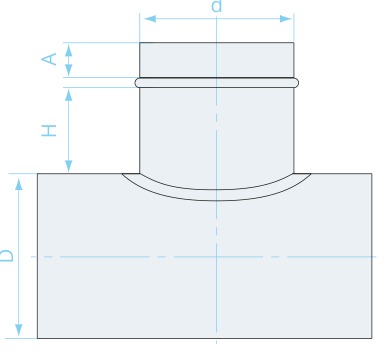

Габаритные размеры и типоразмеры

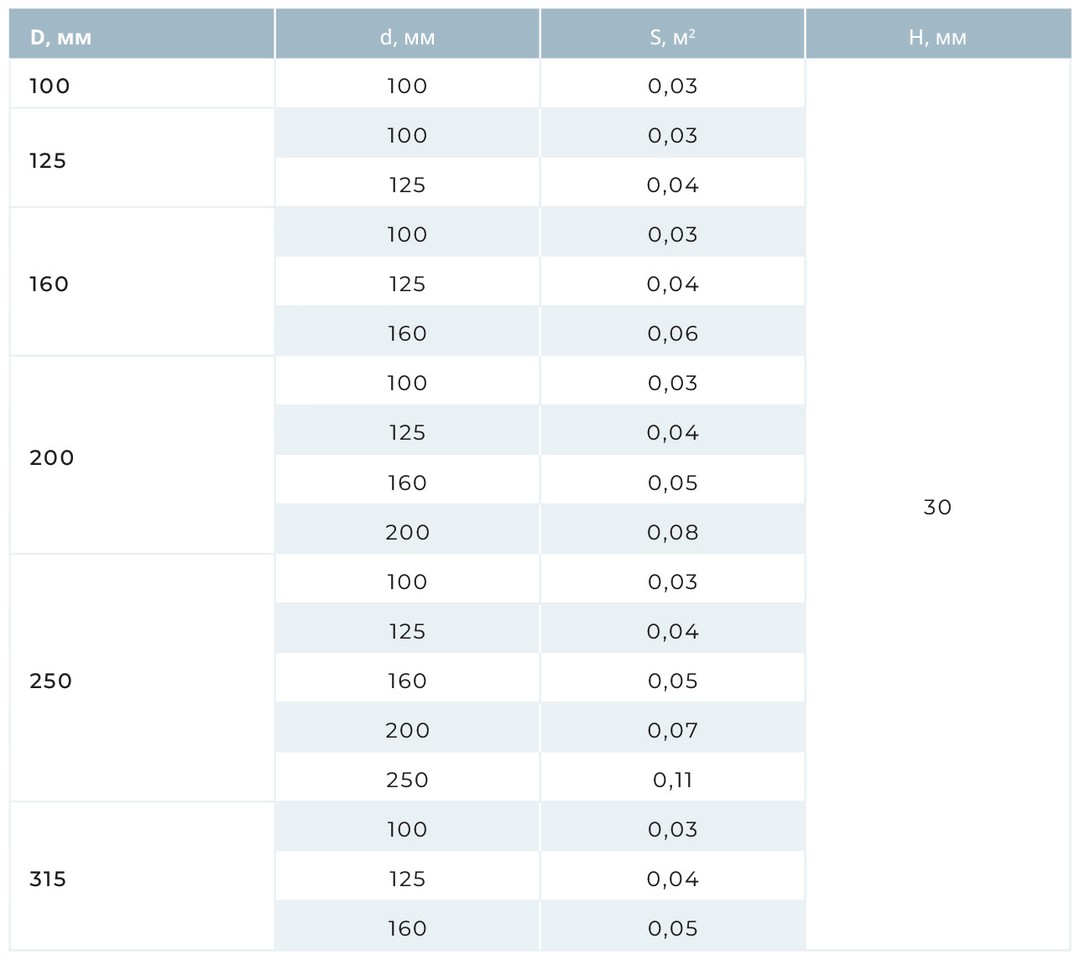

D, мм	d, мм	S, м2	H, мм
100	100	0,03	30
125	100
125	125	0,04
160	100	0,03
160	125	0,04
160	160	0,06
200	100	0,03
200	125	0,04
200	160	0,05
200	200	0,08
250	100	0,03
250	125	0,04
250	160	0,05
250	200	0,07
250	250	0,11
315	100	0,03
315	125	0,04
315	160	0,05

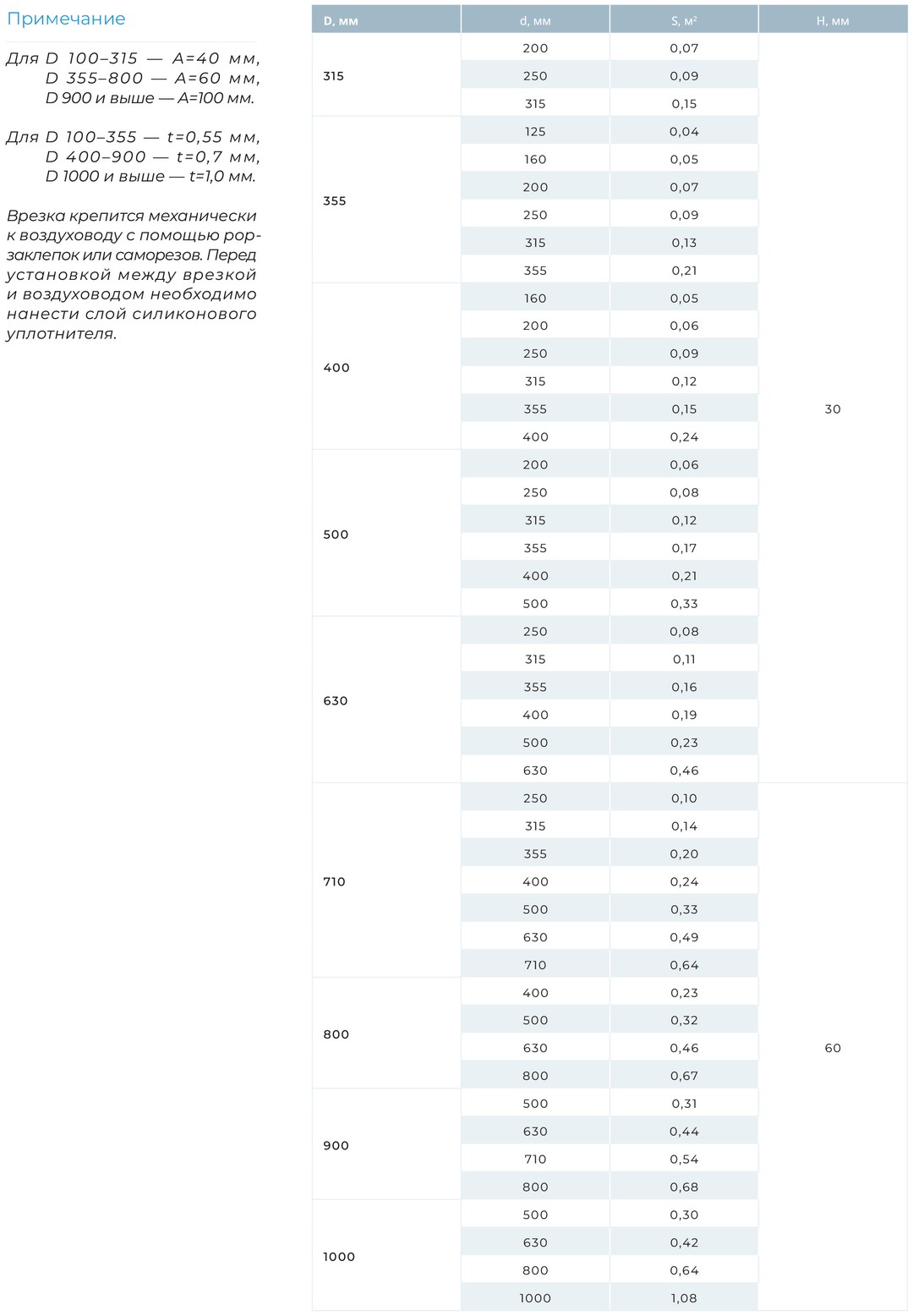

D, мм	d, мм	S, м2	Н, мм
315	200	0,07	30
315	250	0,09
315	315	0,15
355	125	0,04
355	160	0,05
355	200	0,07
355	250	0,09
355	315	0,13
355	355	0,21
400	160	0,05
400	200	0,06
400	250	0,09
400	315	0,12
400	355	0,15
400	400	0,24
500	200	0,06
500	250	0,08
500	315	0,12
500	355	0,17
500	400	0,21
500	500	0,33
630	250	0,08
630	315	0,11
630	355	0,16
630	400	0,19
630	500	0,23
630	630	0,46
710	250	0,10	60
710	315	0,14
710	355	0,20
710	400	0,24
710	500	0,33
710	630	0,49
710	710	0,64
800	400	0,23
800	500	0,32
800	630	0,46
800	800	0,67
900	500	0,31
900	630	0,44
900	710	0,54
900	800	0,68
1000	500	0,30
1000	630	0,42
1000	800	0,64
1000	1000	1,08

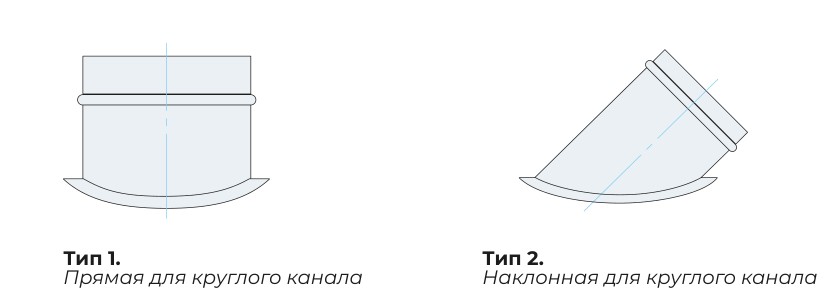

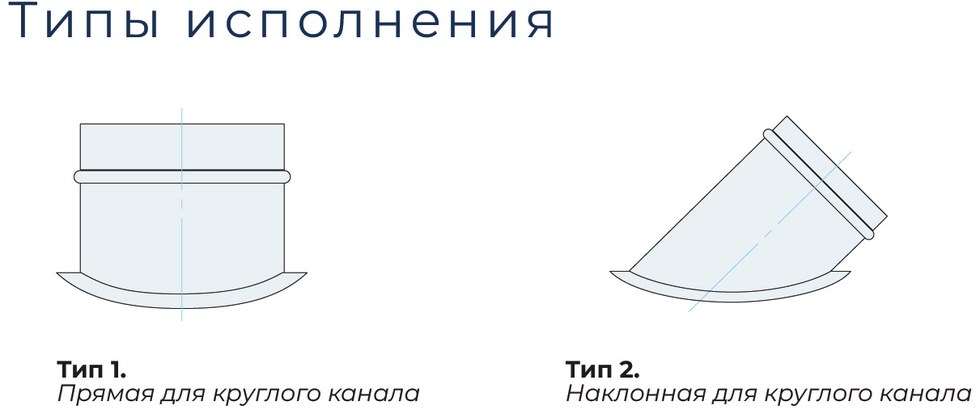

Типы исполнения
