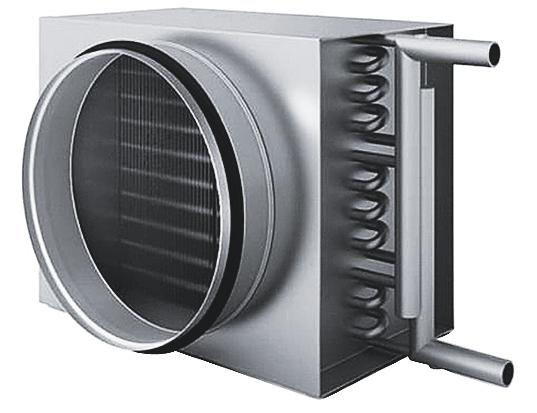

Воздухонагреватель водяной круглый AIRS НАГР-КВ

Водяной нагреватель для круглых каналов предназначен для подогрева воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования.

Применение и особенности

Применение

Конструкция и материалы

Нагреватель AIRS НАГР-КВ представлен четырьмя типоразмерами в двухрядном исполнении. Предназначен для эксплуатации при максимальном рабочем давлении 1,5 МПа и максимальной рабочей температуре теплоносителя 150°C. В качестве теплоносителя рекомендуется использовать воду или незамерзающие смеси. Корпус изготовлен из оцинкованного стального листа. Поверхность теплообменника изготовлена из алюминиевых пластин толщиной 0,2 мм и проходящих через них в шахматном порядке медных трубок диаметром 9,52 мм. Трубные коллекторы из стали имеют резьбовые патрубки для обезвоздушивания теплообменника и слива теплоносителя. Все теплообменники испытываются на герметичность водой под давлением 20 Атм в течение 10 минут.

Защита от обмерзания Защита от обмерзания представляет собой комплекс взаимосвязанных мероприятий, предотвращающих теплообменник от обмерзания при обычных условиях эксплуатации. Данный комплекс включает в себя следующие компоненты: капиллярный термостат для защиты от обмерзания по воздуху; погружной или накладной датчики температуры обратного теплоносителя для защиты от обмерзания по воде; блок управления приточной автоматики.

Регулирование теплопроизводительности Теплопроизводительность нагревателя типа AIRS НАГР-КВ регулируется автоматически с помощью управляющего блока приточной автоматики и смесительного узла смесительного узла. Плавное регулирование производительности достигается путем применения в качестве обвязки нагревателя смесительного узла смесительного узла, что позволяет точно поддерживать температуру приточного воздуха.

Монтаж

Водяной нагреватель устанавливается в любом положении, позволяющем провести его обезвоздушивание. Для предотвращения загрязнения нагревателя необходимо установить перед ним воздушный фильтр. Нагреватель следует подключать по принципу противотока, так как при подводе теплоносителя по прямоточной схеме мощность нагревателя снижается. При установке нагревателя перед вентилятором необходимо регулировать его мощность таким образом, чтобы не превысить максимально допустимую температуру воздуха, перемещаемого вентилятором.

Габаритные размеры и масса

Аэродинамика и уровень шума

кривая 1кривая 2кривая 3

P_ст. — статическое давление, Па · Q — расход воздуха, м³/ч · N — потребляемая мощность, Вт

Материалы и покрытие

Корпус и присоединительные элементы — оцинкованная сталь; крепёж и уплотнения подобраны под рабочие условия изделия. Стандартное исполнение поставляется без окраски, по запросу возможна окраска по шкале RAL.

Монтаж

Монтируется в канал по направлению потока, обозначенному стрелкой. Электрический нагреватель требует защиты от перегрева и блокировки по вентилятору, водяной — обвязки со смесительным узлом и защиты от замерзания.

Как формируется обозначение

Документы и поставка

К изделию прилагается паспорт и инструкция по монтажу, сертификат соответствия ЕАЭС — по запросу. Гарантия 12 месяцев с даты отгрузки. Нестандартные типоразмеры и исполнения изготавливаем под проект: пришлите размеры и требования — подберём и посчитаем.
