Виброизоляторы
⚙️ Подбор и заказ
Описание
Виброизоляторы резиновые сложной формы типа ВР предназначены для работы в качестве основных упругих связей между колеблющимися и неподвижными частями машин, а также для виброизоляции машин. Данный тип виброизоляторов представляет собой резиновый бочонок, выполненный с использованием резиновых виброгасителей и предназначенный для уменьшения динамических усилий, которые передаются от установленного агрегата.
Применяются, в основном, для комплектации вентиляционных агрегатов во взрывозащищенном исполнении. Связано это с диэлектрическими свойствами резиновой смеси, из которой изготавливаются виброизоляторы типа ВР.
Общие сведения
- Виброизоляторы ДО - предназначаются для уменьшения динамических усилий, передающихся от установленных вентиляторов радиальных и другого оборудования
- Виброизоляторы ВР - используются для комплектации взрывозащищенных промышленных вентиляторов. Материал изготовления - резиновая смесь 51-1562 ТУ105 1325-79
Назначение и применение
По умолчанию виброизоляторы ВР поставляются без комплекта креплений.
Технические характеристики резиновых виброизоляторов марки ВР
| Тип виброизо-лятора | Вертикаль-ная жесткость, кН/м | Высота в свободном состоянии, мм | Деформация рабочая, мм | Деформация предельная, мм | Нагрузка рабочая, кН | Нагрузка предельная, кН | D, мм |
|---|---|---|---|---|---|---|---|
| ВР 201 | 25 | 80 | 8 | 12 | 0,25 | 0,4 | 78 |
| ВР 202 | 50 | 80 | 8 | 12 | 0,5 | 0,8 | 70 |
| ВР 203 | 100 | 80 | 8 | 12 | 1 | 1,6 | 60 |
Технические характеристики виброизоляторов марки ДО
| Обозначение | Нагрузка Р, Н | Вертикальная жесткость, H/см | Осадка пружины под нагрузкой, мм | Число рабочих витков пружины | Масса, кг | ||
|---|---|---|---|---|---|---|---|
| Рабочая (Р раб. ) | Предельная (Р пр. ) | Р раб. | Р пр. | ||||
| ДО-38 | 122 | 152 | 45 | 27 | 33,7 | 5,6 | 0,2 |
| ДО-39 | 219 | 273 | 61 | 36 | 45 | 0,3 | |
| ДО-40 | 339 | 424 | 81 | 41,7 | 52 | 0,6 | |
| ДО-41 | 540 | 674 | 124 | 43,4 | 54 | 0,7 | |
| ДО-42 | 942 | 1177 | 165 | 57,2 | 72 | 1,3 | |
| ДО-43 | 1648 | 2060 | 294 | 56 | 70 | 1,8 | |
| ДО-44 | 2384 | 2979 | 357 | 66,5 | 83 | 2,7 | |
| ДО-45 | 3728 | 4660 | 445 | 84,5 | 106 | 6,5 |

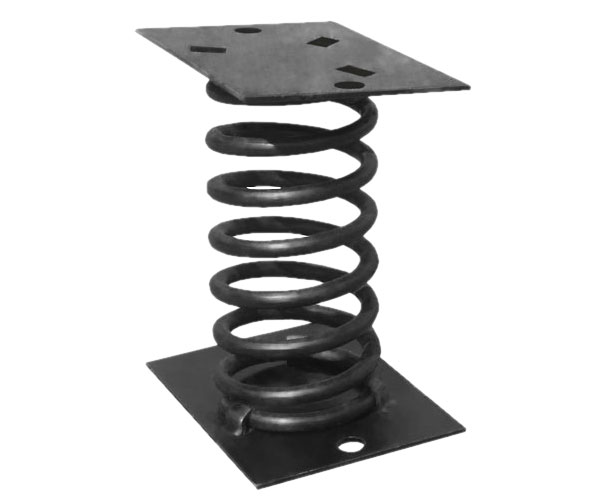

Габаритные и присоединительные размеры виброизолятора ДО
| Обозначение | Размеры, мм | Масса, кг | ||||||
|---|---|---|---|---|---|---|---|---|
| L | А | В | H* | D cp | d | d 1 | ||
| ДО-38 | 100 | 70 | 60 | 72 | 30 | 3 | 12 | 0,2 |
| ДО-39 | 110 | 80 | 70 | 92,5 | 40 | 4 | 0,3 | |
| ДО-40 | 130 | 100 | 90 | 113 | 50 | 5 | 0,6 | |
| ДО-41 | 129 | 54 | 6 | 14 | 0,7 | |||
| ДО-42 | 150 | 120 | 110 | 170 | 72 | 8 | 1,3 | |
| ДО-43 | 160 | 130 | 120 | 192 | 80 | 10 | 1,8 | |
| ДО-44 | 180 | 150 | 140 | 226 | 96 | 12 | 2,7 | |
| ДО-45 | 220 | 180 | 170 | 281 | 120 | 15 | 16 | 6,5 |
| * - высота в свободном состоянии |
