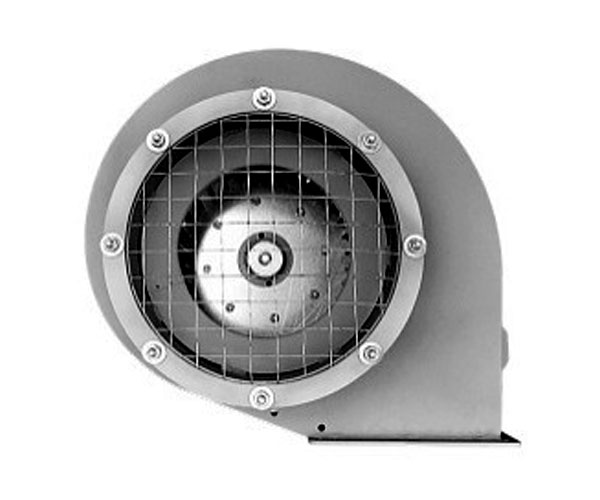

Вентилятор радиальный «наездник» ВР 280-46Н
⚙️ Подбор и заказ
Описание
Вентиляторы радиальные ВР 208-46Н типа «наездник» развивают среднее давление и применяются для принудительного воздушного охлаждения силовых агрегатов, которые в силу особенностей конструкции или условий эксплуатации не могут обеспечить самовентиляцию для нормальной работы (например, силовые двигатели, работающие в режиме далеком от номинального).
Рабочая среда – воздух с предварительной механической фильтрацией, верхний температурный предел которого составляет +80 °С. Максимальная запыленность рабочей среды – 0,1 г/м³ Наличие в рабочем воздушном потоке липких или волокнистых материалов, абразивных частиц, химически агрессивных по отношению к металлам и изоляции примесей не допускается.
Общие сведения
- Количество лопаток рабочего колеса: 32
- Конструктивное исполнение лопаток рабочего колеса: загнутые вперёд
Конструкция и монтаж
Вентиляторы радиальные «наездник» ВР 280-46Н отгружаются заказчику в полностью собранном и готовом к монтажным работам виде в упаковке завода-изготовителя.
У радиальных вентиляторов ВР 280-46Н типа «наездник» отсутствует опорная рама, - монтаж на охлаждаемый агрегат ведется посредством прямоугольного фланца выходного воздуховода. Входной воздуховод круглого сечения расположен соосно рабочему колесу и защищен металлической сеткой от попадания посторонних предметов.
Корпус радиального вентилятора «наездник» ВР 280-46Н выполнен из тонколистовой стали (марка металла определяется исполнением вентилятора) и имеет спиралевидную форму. При установке вентилятора ВР 280-46Н на постоянном месте эксплуатации корпус может быть повернут на удобный для монтажа угол.
Внутри корпусной детали размещено рабочее радиальное колесо с 32-мя загнутыми в сторону вращения лопатками.
Приводной электродвигатель радиального вентилятора «наездник» ВР 280-46Н смонтирован соосно рабочему колесу (монтажное исполнение IM 2081 или IM 3081).
Для ревизии агрегата на корпусе может быть предусмотрен смотровой люк (опциональная комплектация).
Условия эксплуатации
Вентиляторы радиальные «наездник» ВР 280-46Н рассчитаны на работу в условиях умеренного (У) и тропического (Т) климата по ГОСТ 15150. Допустимая температура окружающей среды -40 °С…+40 °С. Категория размещения – 3 и 2. Возможна эксплуатация вентилятора радиального ВР 280-46Н по первой категории размещения, если электрочасть агрегата защищена от солнечных лучей и атмосферных осадков.
Технические характеристики
| Типоразмер | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, тыс. м³/ч | Расход max, тыс. м³/ч | Давление min, Па | Давление max, Па | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| ВР 280-46Н №2,0 | 1500 | 0,37 | 1,1 | 63В4 | 0,6 | 1,3 | 240 | 320 | 27 |
| ВР 280-46Н №2,0 | 3000 | 2,2 | 4,9 | 80В2 | 1,2 | 2,6 | 1080 | 1340 | 36 |
| ВР 280-46Н №2,5 | 1500 | 1,1 | 2,9 | 80А4 | 0,8 | 2,5 | 410 | 515 | 37 |
| ВР 280-46Н №2,5 | 3000 | 7,5 | 14,9 | 112М2 | 1,8 | 5 | 1610 | 2150 | 79 |
| ВР 280-46Н №3,15 | 1000 | 1,1 | 3,2 | 80В6 | 1,2 | 3,5 | 315 | 410 | 51 |
| ВР 280-46Н №3,15 | 1500 | 3 | 6,8 | 100S4 | 1,8 | 5,5 | 730 | 890 | 76 |
| ВР 280-46Н №4,0 | 1000 | 3 | 7,3 | 112МА6 | 2,6 | 7,4 | 540 | 660 | 83 |
| ВР 280-46Н №4,0 | 1500 | 11 | 21,4 | 132М4 | 3,55 | 10,5 | 1215 | 1520 | 115 |
Выпускаемые типоразмеры
№2,0, №2,5, №3,15, №4,0, №5,0
