Вентилятор дутьевой ВДН

✓ Всегда в наличии / под заказ Доставка по всей России
Вентилятор дутьевой ВДН
Вентилятор дутьевой ВДН Вентилятор дутьевой ВДН Вентилятор дутьевой ВДН
Техническое описание ДН и ВДН (PDF) Скачать ↓
Отгрузка со склада и под заказсрок подтвердит менеджер Гарантия 12 месяцевофициальная, от производителя Документыпаспорт, сертификаты
Вентилятор дутьевой ВДН: 14 типоразмеров, расчёт цены по типоразмеру, двигателю и исполнению. Цена от 160 876 ₽.

⚙️ Подбор и заказ

160 876 ₽
Партнёрские скидки — по запросу.
Оплата и доставка Отсрочка платежа
Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.
Подробно

Описание

Дутьевой вентилятор ВДН подаёт воздух на горение в котлы средней и большой мощности. Двустороннее всасывание, рабочее колесо с загнутыми назад лопатками. 14 типоразмеров, 36 вариантов исполнения и двигателя. Стоимость рассчитывается в калькуляторе выше: выберите типоразмер, двигатель и исполнение.

Назначение

Дутьевой вентилятор для подачи воздуха в топки котлов; исполнение ВДН — с направляющим аппаратом для регулирования подачи.

Общие сведения и конструкция

  • Основные выпускаемые типоразмеры (номера): 6,3 8,0 9,0 10,0 11,2 12,5 13,0 15,0 17,0 19,0 21,0
  • Варианты конструктивного исполнения: исполнение 1, исполнение 3, исполнение 5
  • Тягодутьевые машины сертифицированы: соответствия требованиям ТР ТС № 004/2011, № 010/2011, № 020/2011
  • Варианты материального исполнения: общепромышленное, коррозионностойкое
  • Назначение: технологические установки
  • Количество лопаток рабочего колеса: 16
  • Конструктивное исполнение лопаток рабочего колеса: загнутые назад
  • Конструктивное исполнение корпуса: спиральный поворотный одностороннего всасывания от №6,3-13,0, с №15,0-21,0 - неповоротный
  • Максимальная температура перемещаемой среды:
  • машины типа ДН – до 250°С; машины типа ВДН – до 80°С
  • Допустимая концентрация пыли и других твёрдых примесей в перемещаемой среде: 2,0 г/м3

Технические характеристики

Всего 69 исполнений по 11 типоразмерам. Данные приведены по каталогу завода-изготовителя.

ОбозначениеСкорость вращения, об/минНоминальная мощность, кВтНоминальный ток при 380 В, АТип электродвигателяQ min, тыс. м³/чQ max, тыс. м³/чPv min, ПаPv max, ПаМасса, кг
ВДН №6,31 5005,511,7112М41,88,57201700242
3 00030,055,4180М23,617,02906800375
1 5005,511,7112M41,88,57201700242
3 00015,028,6160S23,217,21804300295
1 5005,511,7112М41,88,57201700375
3 00030,055,4180М23,617,02906800510
3 00015,028,6160S23,217,21804300430
ВДН №81 0007,517,2132М62,511,54601200435
1 50011,022,5132М43,617,010002840460
1 0007,517,2132М62,511,5360990430
1 50011,022,5132М43,617,08002250460
1 0007,517,2132М62,511,54601200580
1 50011,022,5132М43,617,010002840610
1 0007,517,2132М62,511,5360990575
1 50011,022,5132М43,617,08002250610
ВДН №91 0007,517,2132М64,016,55801500510
1 50022,043,2180S46,025,012503450605
1 0005,512,9132S64,016,54501260500
1 50018,536,3160М46,025,010002850580
1 0007,517,2132М64,016,55801500655
1 50022,043,2180S46,025,012503450750
1 0005,512,9132S64,016,54501260645
1 50018,536,3160М46,025,010002850725
ВДН №101 00011,024,5160S65,024,06501900720
1 50037,070,2200M48,034,015004250835
1 00011,024,5160S65,024,05501520720
1 50030,057,6180М48,034,012003450785
1 00011,024,5160S65,024,06501900880
1 50037,070,2200M48,034,015004250995
1 00011,024,5160S65,024,05501520880
1 50030,057,6180М48,034,012003450945
ВДН №11,21 00018,538,6180М67,031,090024001000
1 50055,0103,0225М411,047,0200053501130
1 00015,031,6160М67,031,06801900955
1 50045,084,9200L411,047,0150043001080
1 00018,538,6180М67,031,090024001195
1 50055,0103,0225М411,047,0200053501325
1 00015,031,6160М67,031,068019001150
1 50045,084,9200L411,047,0150043001275
ВДН №12,51 00030,059,3200L610,045,0112032501245
1 500110,0201,0280S415,066,0250066001640
1 00030,059,3200L610,045,090024501245
1 50090,0165,5250М415,066,0200055001505
1 00030,059,3200L610,045,0112032501595
1 500110,0201,0280S415,066,0250066001990
1 00030,059,3200L610,045,090024501595
1 50090,0165,5250М415,066,0200055001855
ВДН №131 00037,071,0225М613,053,0120030001410
1 500132,0240,0280М420,080,0270068002080
1 00030,044,7200М613,053,0100024001335
1 500110,0201,0280S420,080,0220055001720
1 00037,071,0225М613,053,0120030001785
1 500132,0240,0280М420,080,0270068002455
1 00030,044,7200М613,053,0100024001710
1 500110,0201,0280S420,080,0220055002095
ВДН №1575037,078,0250S814,060,0120024002150
1 00090,0169,0280М619,080,0205043002340
1 500315,0589,0355M426,0120,0460096003710
75030,063,0225М814,060,095019502065
ВДН №1775075,0150,0280M820,085,0150031503065
1 000160,0292,0315МВ625,0115,0170046003730
1 500500,0906,0355MLD440,0170,06000126003750
75055,0150,0280S820,085,0120025503015
ВДН №19750132,0261,0355S835,0120,0181038504580
1 000315,0600,0355MLB645,0162,0315068804850
60045,096,0280МВ1028,095,090020504150
ВДН №21750200,0404,0355MLA849,0160,0220048005570
1 000500,0--62,0210,040008450-
60090,0198,0315M1036,0126,0119024905350

Габаритные и присоединительные размеры

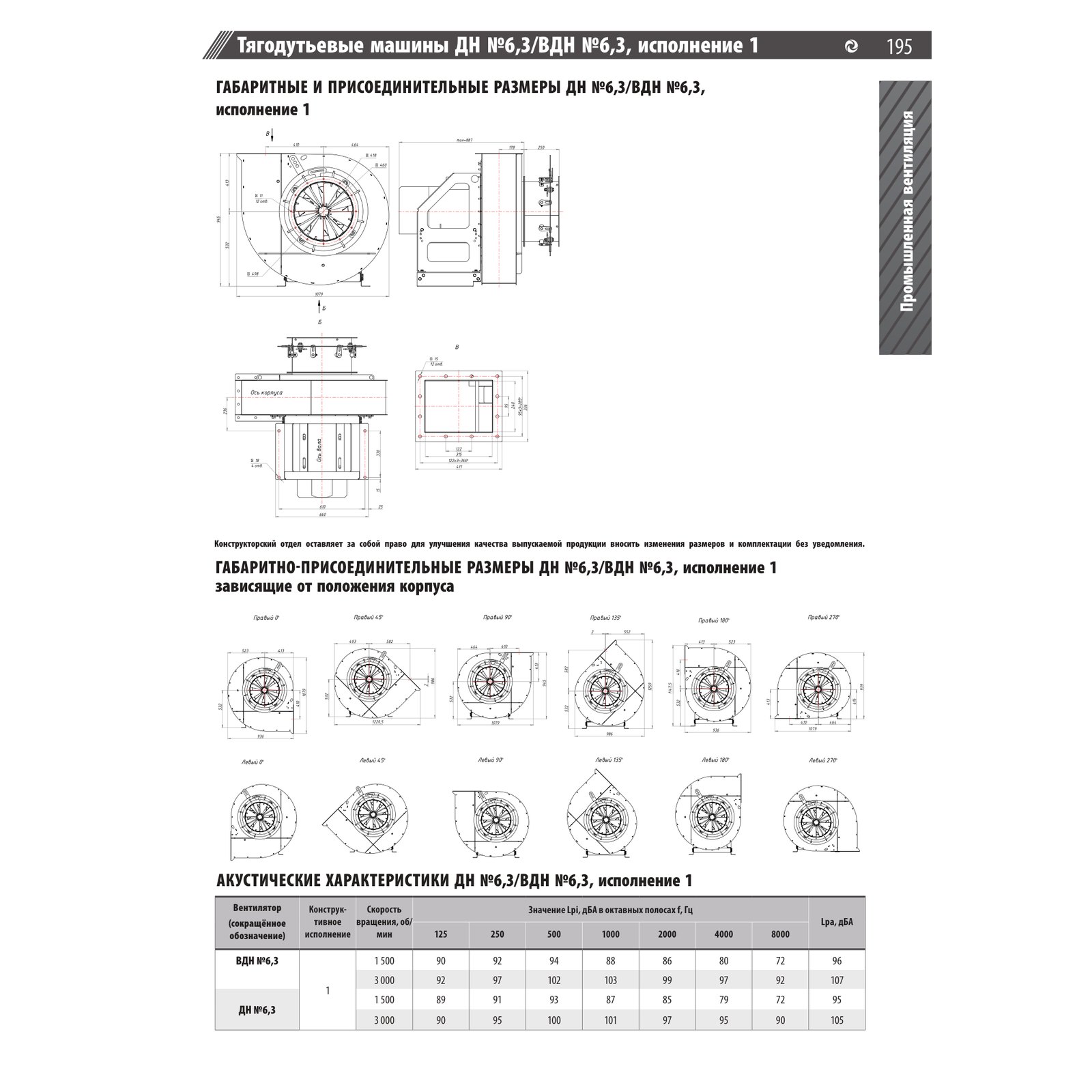

ДН №6,3/ВДН №6,3
ДН №6,3/ВДН №6,3

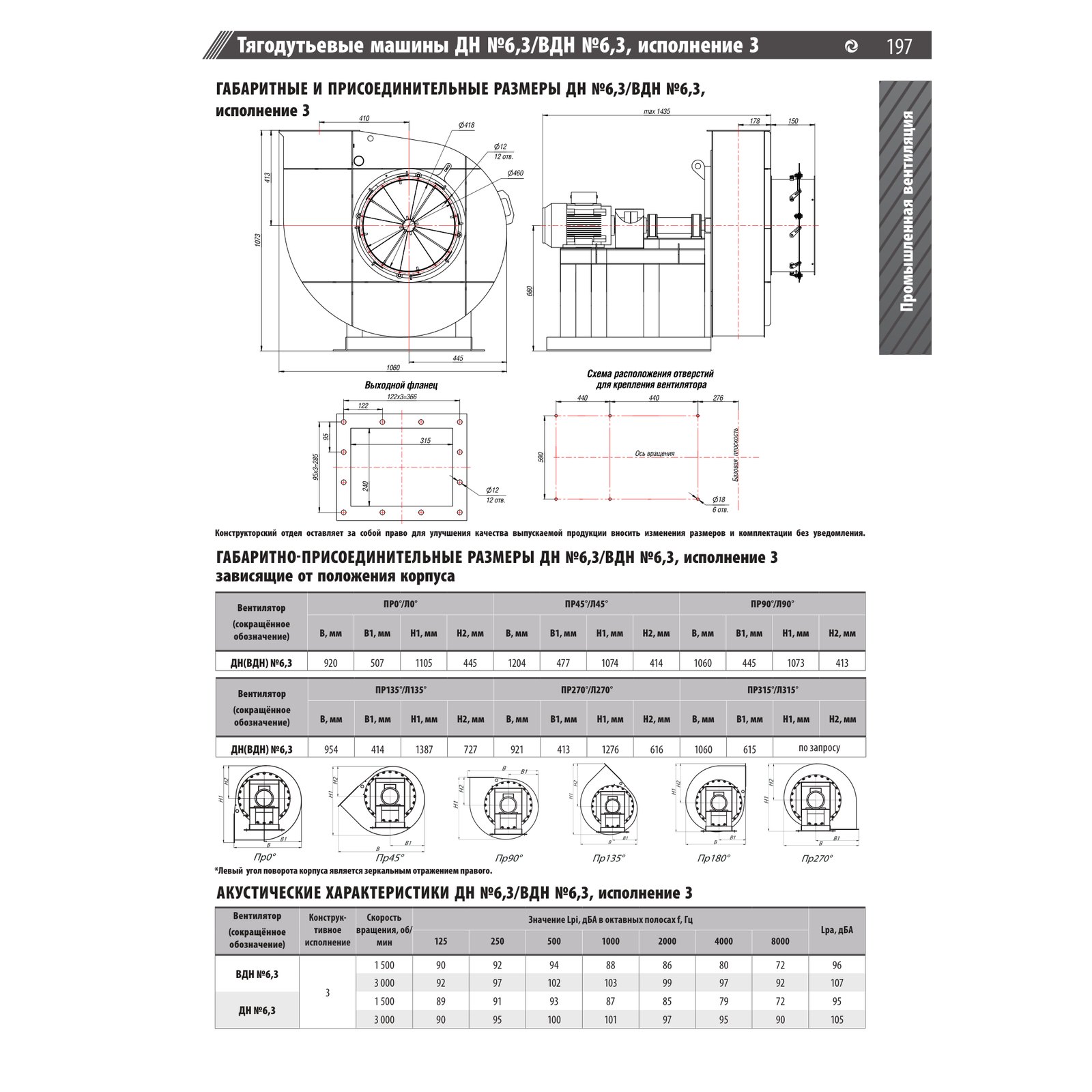

ДН №6,3/ВДН №6,3 (вариант 2)
ДН №6,3/ВДН №6,3 (вариант 2)
ДН №8/ВДН №8
ДН №8/ВДН №8
ДН №8/ВДН №8 (вариант 2)
ДН №8/ВДН №8 (вариант 2)
ДН №9/ВДН №9
ДН №9/ВДН №9
ДН №9/ВДН №9 (вариант 2)
ДН №9/ВДН №9 (вариант 2)
ДН №10/ВДН №10, исполнение 1
ДН №10/ВДН №10, исполнение 1
ДН №10/ВДН №10, исполнение 3
ДН №10/ВДН №10, исполнение 3
ДН №11,2/ВДН №11,2, исполнение 1
ДН №11,2/ВДН №11,2, исполнение 1
ДН №11,2/ВДН №11,2, исполнение 3
ДН №11,2/ВДН №11,2, исполнение 3
ДН №12,5/ВДН №12,5, исполнение 1
ДН №12,5/ВДН №12,5, исполнение 1
ДН №12,5/ВДН №12,5, исполнение 3
ДН №12,5/ВДН №12,5, исполнение 3
ДН №13/ВДН №13, исполнение 1
ДН №13/ВДН №13, исполнение 1
ДН №13/ВДН №13, исполнение 3
ДН №13/ВДН №13, исполнение 3
ДН №15/ВДН №15, исполнение 3
ДН №15/ВДН №15, исполнение 3
ДН №17/ВДН №17, исполнение 3
ДН №17/ВДН №17, исполнение 3
ДН №19/ВДН №19, исполнение 3
ДН №19/ВДН №19, исполнение 3
ДН №21/ВДН №21, исполнение 3
ДН №21/ВДН №21, исполнение 3

Акустические характеристики

Уровень звукового давления Lpi в октавных полосах, дБА.

ОбозначениеИсполнениеСкорость вращения, об/мин631252505001000200040008000
ВДН №6,3 ДН №6,311 500 3 000 1 500 3 00090 92 89 9092 97 91 9594 102 93 10088 103 87 10186 99 85 9780 97 79 9572 92 72 9096 107 95 105
ВДН №6,3 ДН №6,331 500 3 000 1 500 3 00090 92 89 9092 97 91 9594 102 93 10088 103 87 10186 99 85 9780 97 79 9572 92 72 9096 107 95 105
ВДН №8 ДН №811 000 1 500 1 000 1 50081 87 77 8584 89 81 8782 93 78 9179 90 75 8876 86 72 8469 80 65 7862 75 58 7383 94 80 92
ВДН №8 ДН №831 000 1 500 1 000 1 50081 87 77 8584 89 81 8782 93 78 9179 90 75 8876 86 72 8469 80 65 7862 75 58 7383 94 80 92
ВДН №9 ДН №911 000 1 500 1 000 1 50085 90 81 8888 93 84 9186 97 82 9483 94 79 9180 90 76 8973 84 69 8266 79 62 7787 98 83 96
ВДН №9 ДН №931 000 1 500 1 000 1 50085 90 81 8888 93 84 9186 97 82 9483 94 79 9180 90 76 8973 84 69 8266 79 62 7787 98 83 96
ВДН №10 ДН №1011 000 1 500 1 000 1 50089 94 85 9292 97 88 9590 101 86 9987 98 83 9684 94 80 9277 88 73 8670 83 66 8191 102 87 100
ВДН №10 ДН №1031 000 1 500 1 000 1 50089 94 85 9292 97 88 9590 101 86 9987 98 83 9684 94 80 9277 88 73 8670 83 66 8191 102 87 100
ВДН №11,2 ДН №11,211 000 1 500 1 000 1 50093 98 94 9696 101 98 9994 105 96 10391 102 93 10088 98 90 9681 92 85 9074 87 78 8595 106 98 104
ВДН №11,2 ДН №11,231 000 1 500 1 000 1 50093 98 94 9696 101 98 9994 105 96 10391 102 93 10088 98 90 9681 92 85 9074 87 78 8595 106 98 104
ВДН №12,5 ДН №12,511 000 1 500 1 000 1 50096 2 93 10099 105 97 10398 109 94 10795 106 91 10492 102 88 10085 96 81 9478 91 74 8999 110 95 108
ВДН №12,5 ДН №12,531 000 1 500 1 000 1 50096 102 93 10099 105 97 10398 109 94 10795 106 91 10492 102 88 10085 96 81 9478 91 74 8999 110 95 108
ВДН №13 ДН №1311 000 1 500 1 000 1 50094 103 92 10198 106 97 10497 110 95 10894 107 92 10591 103 89 10186 97 84 9580 92 78 9098 111 96 109
ВДН №13 ДН №1331 000 1 500 1 000 1 50094 103 92 10198 106 97 10497 110 95 10894 107 92 10591 103 89 10186 97 84 9580 92 78 9098 111 96 109
ВДН №15 ДН №153750 1 000 1 500 750 1 000 1 50092 99 108 89 97 10696 103 111 94 102 109105 102 115 92 100 11392 99 112 89 97 11089 96 108 86 94 10684 91 102 81 89 10078 85 97 75 83 9596 103 116 93 101 114
ВДН №17 ДН №173750 1 000 1 500 750 1 000 1 50096 103 112 94 101 110100 107 115 99 106 11399 106 119 97 104 11796 103 116 94 101 11493 100 112 91 99 11088 95 106 86 93 10482 89 101 89 87 99100 107 120 98 105 118
ВДН №19 ДН №193750 1 000 600 750 1 000100 109 93 98 105104 112 95 102 110103 110 92 101 108100 107 90 98 10597 104 86 96 10392 100 82 90 9785 93 78 83 90104 111 95 102 109
ВДН №21 ДН №213750 1 000 600 750 1 000103 112 96 101 108107 116 98 106 113106 113 95 104 111103 110 93 101 108100 107 89 98 10695 102 85 93 10089 95 81 86 93107 114 98 105 112
