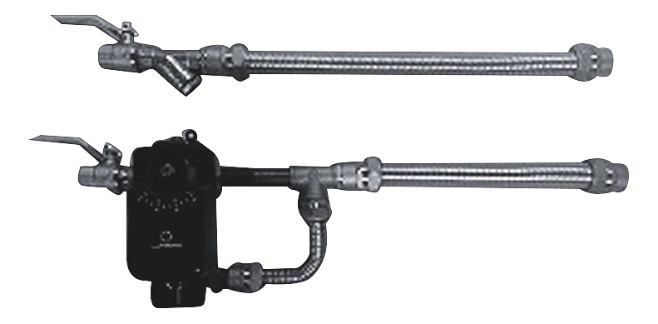

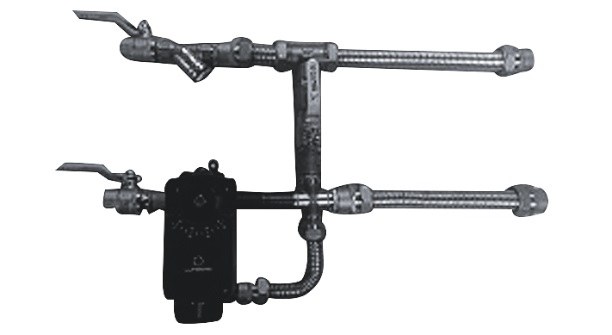

Узел терморегулирования тепловых завес SUS-TZ

Подробное описание

Узел терморегулирования тепловых завес функционально отличается от узла регулирования калориферов приточных установок. Цикл работы завесы непродолжителен (1- 3 минуты), остальное время завеса находится в «ждущем» режиме, время выхода на рабочий режим должно быть минимальным и исчисляться секундами. Во время работы завеса должна выдавать максимальную тепловую мощность, т. е. регулирующий клапан при включении должен максимально быстро открываться. Узел терморегулирования тепловых завес SUS-TZ максимально реализует функционал тепловых завес, удобен в установке и эксплуатации и соответствует схемам, рекомендованным ведущими производителями тепловых завес. Шаровые краны служат для отключения узла регулирования от тепловой сети. Сетчатый фильтр защищает регулирующий клапан и калорифер от попадания в них твердых частиц, способных повлиять на работоспособность узла. Регулирующий клапан с приводом и запорно-регулирующий клапан обеспечивают подачу максимального количества теплоносителя на воздухонагреватель на рабочем режиме и минимально необходимого количества в «ждущем» режиме. Во время работы завесы трехходовой клапан полностью открыт, и максимальное количество теплоносителя протекает через воздухонагреватель. В то время, когда завеса выключена, клапан закрывается и минимальное количество теплоносителя протекает через ручной регулировочный вентиль, обеспечивая постоянное наполнение завесы и подающей линии горячим теплоносителем и поддерживая минимальную циркуляцию в линии теплоснабжения. Рабочее давление:0-10 бар. Рабочая температура: до +110°C. Теплоноситель: вода, антифриз.

Типы исполнения

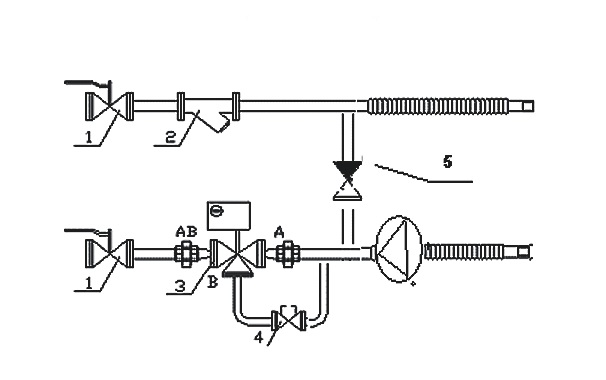

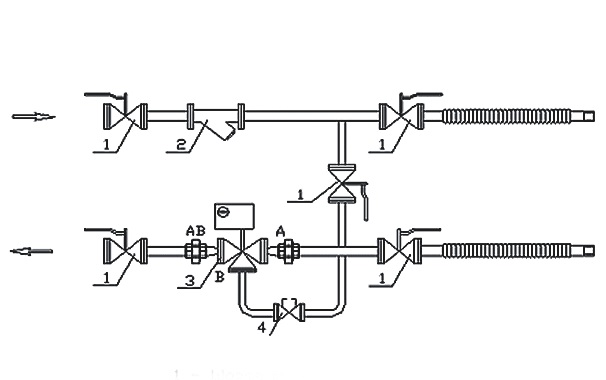

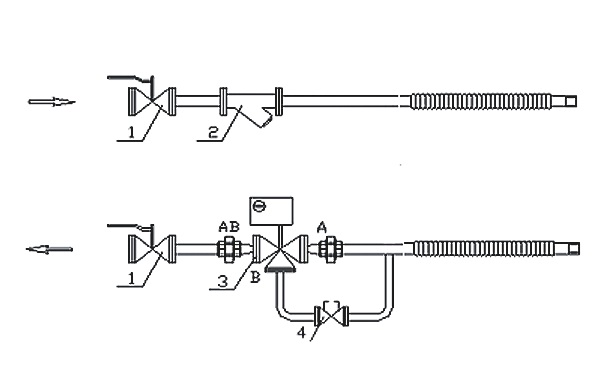

Cхема узла терморегулирования Исполнение 1 1. Шаровой кран 2. Фильтр косой сетчатый 3. Клапан регулирующий с приводом 4. Клапан регулирующий Cхема узла терморегулирования Исполнение 2 1. Шаровой кран 2. Фильтр косой сетчатый 3. Клапан регулирующий с приводом 4. Клапан регулирующий Cхема узла терморегулирования Исполнение 3 1. Шаровой кран 2. Фильтр косой сетчатый 3. Клапан регулирующий с приводом 4. Клапан регулирующий 5. Обратный клапан

Типы исполнения

Технические данные

Модель	Присоед. Размер	Исп.3 Насос	Макс. Расход теплоносителя, м3/ч	Регулирующий клапан	Кvs клапана	Привод регулирующего клапана
						Привод	Управление	Усилие
SUS-TZ-20-4.0	G 3/4	UCP 25-40 1х230в	2	BV-3 -20-4,0	4	4,0 DA04N230	ON/OFF	4Нм
SUS-TZ-25-6.3	G 1	UCP 25-60 1х230в	3	BV-3 -25-6,3	6,3	4,0 DA04N230	ON/OFF	4Нм
SUS-TZ-25-10	G 1	UCP 25-80 1х230в	5	BV-3 -25-10	10	4,0 DA04N230	ON/OFF	4Нм
SUS-TZ-32-16	G 1 1/4	UCP 32-80 1х230в	8	BV-3 -25-16	16	4,0 DA04N230	ON/OFF	4Нм
SUS-TZ-40-25	G 1 1/2	GHN 32-120/180 1х230в	12	BV-3 -40-25	25	DA08N230	ON/OFF	8Hm
SUS-TZ-50-40	G 2	GHN Basic 40-120F 3х380в	18	BV-3 -50-40	40	DA08N230	ON/OFF	8Hm
