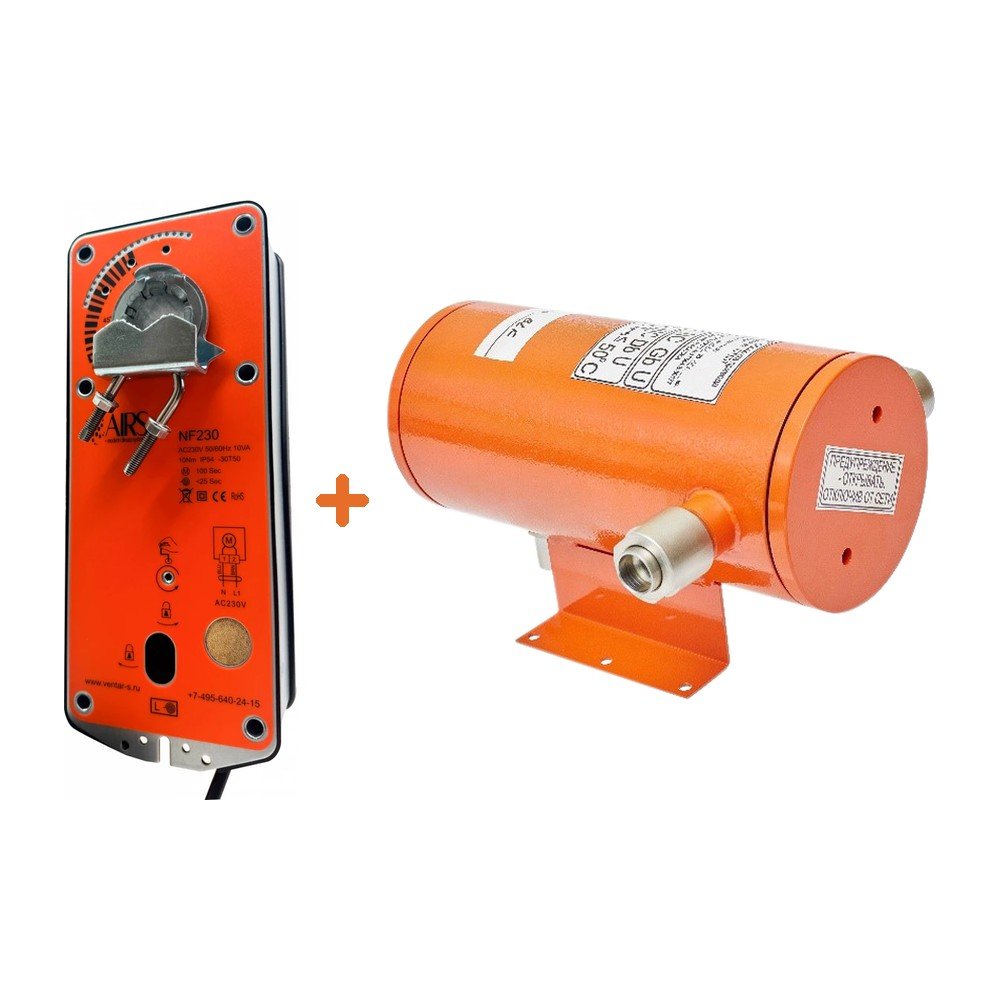

Взрывозащищённый электропривод AIRS NF230 + СТЛ 07
⚙️ Подбор и заказ
Описание
Взрывозащищённый электропривод AIRS NF230 + СТЛ 07 — привод во взрывозащищённой оболочке СТЛ 07 для работы во взрывоопасных зонах: момент 10 Н·м, AC 230В, дискретное управление.
Технические характеристики
| Номинальное напряжение | 220/230 В~ 50/60 Гц |
| Диапазон номинального напряжения | 207…253 В~ |
| Потребляемая мощность при движении | 6,5 Вт |
| при удержании | 2,5 Вт |
| расчетная мощность | 10 ВА |
| Соединительный кабель двигателя | 1 м; 2 х 0,75 мм² |
| концевого переключателя | 1 м; 6 х 0,5 мм² |
| Крутящий момент двигателя | Min 10 Нм при ном. напряжении |
| пружины | Min 10 Нм |
| Точки переключения | 5°…85° |
| Направление поворота | Выбирается установкой L/R |
| Угол поворота | 0°…90° (-5°…90° механически) |
| Время поворота двигателя | 100 сек. |
| пружины | ≤ 25 сек. |
| Индикация положения | Механическая – указатель |
| Класс защиты | II (все изолировано) |
| Степень защиты корпуса | IP 54 |
| Уровень шума | макс. 62 дБ |
| Температура окружающей среды | -30°…+60° С |
| Рабочая температура | -30°…+50° С |
| Влажность | 5%…95% без конденсата |
| Техобслуживание | Не требуется |
| Срок службы | 60 000 циклов |
| Вес (не более) | 2,7 кг |
Принцип действия
При подаче напряжения привод поворачивает заслонку и одновременно взводит возвратную пружину. При исчезновении питания пружина возвращает заслонку в исходное положение — клапан переходит в безопасное состояние без внешнего управления.
Монтаж
Привод монтируется непосредственно на вал клапана и фиксируется штатным зажимом; от проворота удерживается монтажным кронштейном. Допускается любое положение установки, кроме монтажа приводом вниз. Перед подключением убедитесь, что момент привода соответствует площади и типу заслонки, а напряжение питания — проектному.
Габаритный чертёж и схема подключений
Комплектация и гарантия
- Электропривод — 1 шт.
- Монтажный кронштейн и крепёж — 1 комплект
- Паспорт изделия и инструкция по монтажу
Гарантия — 12 месяцев с даты отгрузки. Отгрузка со склада в Москве, доставка по всей России. Паспорт, сертификаты и BIM-модель — на странице товара и по запросу.
Подбор. Момент привода считается по площади заслонки — ориентировочно 6 Н·м на 1 м². Укажите размер клапана в блоке «Подбор и заказ»: система проверит, подходит ли эта модель, и предложит замену, если момента не хватает.
