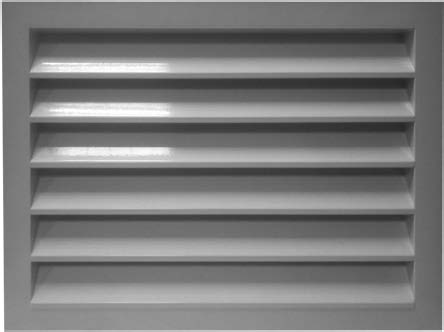

Решётка наружная нерегулируемая SGN

Подробное описание

Решетки SGN используется для подачи и удаления воздуха в приточно-вытяжной вентиляции, предназначена для монтажа в воздуховоды или строительные проемы помещений различных назначений. Решетка представляет собой раму с установленными в неё неподвижными жалюзи, которые препятствуют проникновению атмосферных осадков с улицы. По умолчанию решетка изготавливается с монтажными отверстиями для винтового соединения. Решетки могут комплектоваться адаптером для бокового или осевого присоединения к воздуховоду круглого и прямоугольного сечения. Примечание Возможно изготовление решёток из оцинкованной, нержавеющей или холоднокатаной стали по заявке заказчика. Стандартный цвет покрытия — белый RAL 9016 при заказе не указывается (возможно окрашивание в любой другой цвет, согласно каталогу цветов RAL). Минимальный размер решетки 100×100.

Технические характеристики

Стандартные типоразмеры, площадь свободного сечения (Fc. c.) и теоретическая масса (m) решеток SGN

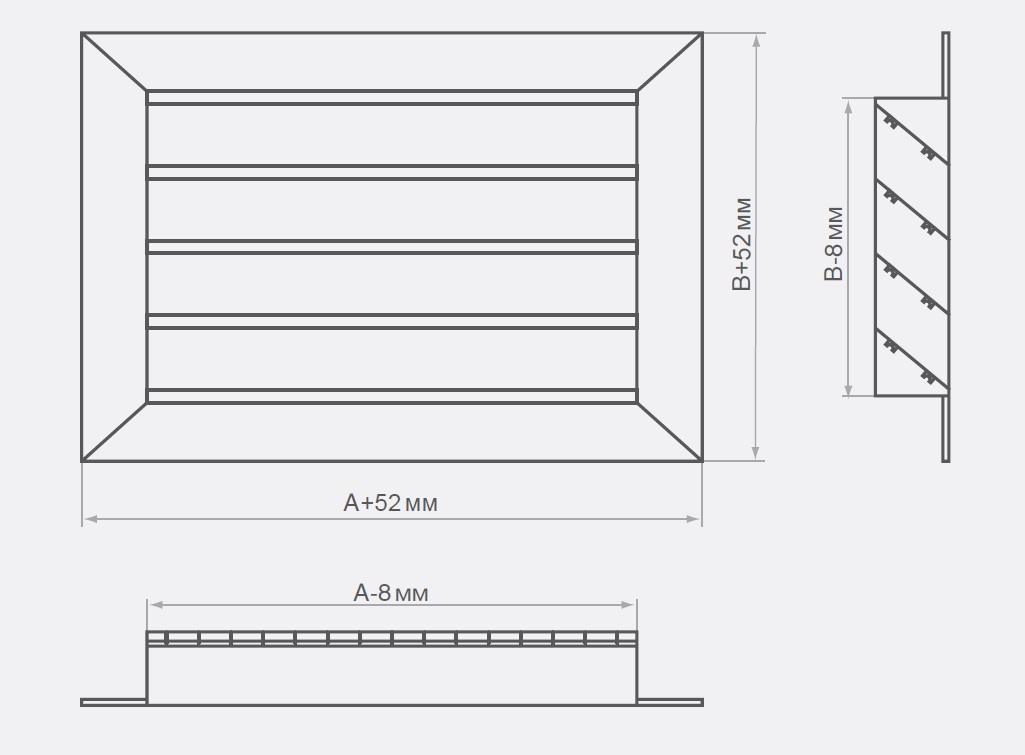

Типоразмер		Параметр	Размер строительного проема по горизонтали, А (мм)
			100	150	200	250	300	350	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000
Посадочный размер по вертикали, В (мм)	100	Fc.c. м2	0,0024	0,0036	0,0049	0,0061	0,0074	0,0086	0,0099	0,0124	0,0149	0,0174	0,0199	0,0224	0,0249	0,0274	0,0299	0,0324	0,0349	0,0374	0,0399	0,0424	0,0449	0,0474	0,0499
		SGNЗ m. Кг	0,18	0,23	0,27	0,32	0,36	0,41	0,45	0,54	0,64	0,73	0,82	0,91	1,01	1,09	1,18	1,27	1,36	1,45	1,55	1,64	1,73	1,82	1,91
		SGN4 m. Кг	0,37	0,44	0,50	0,57	0,64	0,71	0,77	0,91	1,05	1,19	1,32	1.45	1,60	1,73	1.87	2.00	2,13	2.27	2.41	2,55	2,68	2,82	2,95
	150	Fc.c. м2	0,0047	0,0072	0,0097	0,0122	0.0147	0,0172	0,0197	0,0247	0,0297	0,0347	0,0397	0,0447	0,0497	0,0548	0.0598	0.0648	0,0698	0.0748	0,0798	0,0848	0,0898	0,0948	0,0998
		SGNЗ m. Кг	0,23	0,28	0,34	0,39	0,45	0,50	0,56	0,67	0,79	0,90	1,01	1,12	1,25	1,36	1,47	1,58	1,69	1,80	1,93	2,04	2,15	2,26	2,37
		SGN4 m. Кг	0,44	0,51	0,59	0,67	0,75	0,82	0,90	1,06	1,23	1,38	1,54	1,69	1,86	2,02	2,18	2,33	2.49	2.64	2,81	2,97	3,12	3,28	3,43
	200	Fc.c. м2	0,0071	0,0108	0,0146	0,0183	0,0221	0,0258	0,0296	0,0371	0,0446	0,0521	0,0596	0,0671	0,0746	0,0822	0,0897	0,0972	0,1047	0,1122	0,1197	0,1272	0,1347	0,1422	0,1497
		SGNЗ m. Кг	0,27	0,34	0,40	0,47	0,53	0,60	0,66	0,80	0,95	1,08	1,21	1,34	1,49	1,63	1,76	1,89	2,02	2,15	2,30	2,43	2,56	2,70	2,83
		SGN4 m. Кг	0,50	0,59	0,68	0,77	0,85	0,94	1,03	1.21	1,40	1,58	1,76	1.93	2,13	2,31	2.48	2.66	2.84	3,01	3.21	3,39	3,56	3,74	3,92
	250	Fc.c. м2	0,0094	0,0144	0,0194	0,0244	0,0294	0,0344	0,0394	0,0494	0,0594	0,0694	0,0794	0,0894	0,0994	0,1097	0,1197	0,1297	0,1397	0,1497	0,1597	0,1697	0,1797	0,1897	0,1997
		SGNЗ m. Кг	0,31	0,39	0,47	0,54	0,62	0,70	0,77	0,92	1,10	1,25	1,41	1,56	1,74	1,89	2,04	2,19	2,35	2,50	2.68	2,83	2,98	3,13	3,29
		SGN4 m. Кг	0,57	0,67	0,77	0,86	0.96	1,06	1,16	1.36	1,58	1,78	1,98	2.17	2,40	2,60	2,79	2,99	3,19	3,39	3,61	3,81	4,00	4,20	4,40
	300	Fc.c. м2	0,0118	0,0181	0,0243	0,0306	0,0368	0,0431	0,0493	0,0618	0,0743	0,0868	0,0993	0,1118	0,1243	0,1371	0,1496	0,1621	0,1746	0,1871	0,1996	0,2121	0,2246	0,2371	0,2496
		SGNЗ m. Кг	0,36	0,44	0,53	0,62	0,70	0,79	0,88	1,05	1,26	1,43	1,60	1.78	1,98	2,16	2,33	2,50	2.68	2,85	3,05	3,23	3,40	3,57	3,75
		SGN4 m. Кг	0,63	0,74	0,85	0,96	1,07	1,18	1,29	1,51	1,76	1,98	2,20	2,41	2,66	2,88	3,10	3,32	3,54	3,76	4,01	4,23	4,44	4,66	4,88
	350	Fc.c. м2	0,0142	0,0217	0,0292	0,0367	0,0442	0,0517	0,0592	0,0742	0,0892	0,1042	0,1192	0,1342	0,1492	0,1645	0,1795	0,1945	0,2095	0,2245	0,2395	0,2545	0,2695	0,2845	0,2995
		SGNЗ m. Кг	0,40	0,50	0,60	0,69	0,79	0,89	0,98	1,18	1,41	1,61	1,80	1.99	2,23	2,42	2,61	2,81	3,00	3,20	3,43	3,62	3,82	4,01	4,21
		SGN4 m. Кг	0,70	0.82	0.94	1,06	1.18	1,30	1,42	1,66	1,94	2,17	2,41	2.65	2,93	3,17	3.41	3.65	3.89	4,13	4.41	4,65	4,89	5,13	5,37
	400	Fc.c. м2	0,0165	0,0253	0,0340	0,0428	0,0515	0,0603	0,0690	0,0865	0,1040	0,1215	0,1390	0,1565	0,1740	0,1919	0,2094	0,2269	0,2444	0,2619	0,2794	0,2969	0,3144	0,3319	0,3494
		SGNЗ m. Кг	0,44	0,55	0,66	0,77	0,88	0,98	1,09	1,31	1,56	1,78	2,00	2,21	2,47	2,69	2,90	3,12	3,33	3,55	3,81	4,02	4,24	4,45	4,67
		SGN4 m. Кг	0,77	0,90	1,03	1,16	1.29	1,42	1,55	1.81	2,11	2,37	2,63	2.89	3,20	3,46	3.72	3.98	4.24	4,50	4,80	5,07	5,33	5,59	5,85
	500	Fc.c. м2	0,0212	0,0325	0,0437	0,0550	0,0662	0,0775	0,0887	0,1112	0,1337	0,1562	0,1787	0,2012	0,2237	0,2467	0,2692	0,2917	0,3142	0,3367	0,3592	0,3817	0,4042	0,4267	0,4492
		SGNЗ m. Кг	0,53	0,66	0,79	0,92	1,05	1,18	1,30	1,56	1,87	2,13	2,39	2,65	2,96	3,22	3,47	3,73	3,99	4,25	4,56	4,82	5,07	5,33	5,59
		SGN4 m. Кг	0,90	1,05	1,20	1,35	1,50	1,65	1,81	2,11	2,47	2,77	3,07	3,37	3,73	4,03	4,34	4,64	4,94	5,25	5,60	5,91	6,21	6,51	6,81
	600	Fc.c. м2	0,0260	0,0397	0,0535	0,0672	0,0810	0,0947	0,1085	0,1360	0,1635	0,1910	0,2185	0,2460	0,2735	0,3016	0,3291	0,3566	0,3841	0,4116	0,4391	0,4666	0,4941	0,5216	0,5491
		SGNЗ m. Кг	0,62	0,77	0,92	1,07	1,22	1,37	1,52	1,82	2,18	2,48	2,78	3,08	3,45	3,75	4,05	4,35	4,65	4,95	5,31	5,61	5,91	6,21	6,51
		SGN4 m. Кг	1,03	1,20	1,37	1,55	1,72	1,89	2,06	2,41	2,82	3,16	3,51	3,85	4,26	4,61	4,95	5,30	5,64	5,99	6,40	6,74	7,09	7,43	7,78
	700	Fc.c. м2	0,0307	0,0469	0,0632	0,0794	0,0957	0,1119	0,1282	0,1607	0,1932	0,2257	0,2582	0,2907	0,3232	0,3564	0,3889	0,4214	0,4539	0,4864	0,5189	0,5514	0,5839	0,6164	0,6489
		SGNЗ m. Кг	0,70	0,88	1,05	1,22	1,39	1,56	1,73	2,07	2,49	2,83	3,17	3,52	3,93	4,28	4,62	4,96	5,30	5,65	6,06	6,40	6,75	7,09	7,43
		SGN4 m. Кг	1,16	1,35	1,55	1,74	1,94	2,13	2,32	2,71	3,17	3,56	3,95	4,34	4,80	5,18	5,57	5,96	6,35	6,73	7,20	7,58	7,97	8,36	8,75
	800	Fc.c. м2	0,0354	0,0542	0,0729	0,0917	0,1104	0,1292	0,1479	0,1854	0,2229	0,2604	0,2979	0,3354	0,3729	0,4112	0,4487	0,4862	0,5237	0,5612	0,5987	0,6362	0,6737	0,7112	0,7487
		SGNЗ m. Кг	0,79	0,98	1,18	1,37	1,56	1,75	1,94	2,33	2,80	3,18	3,57	3,95	4,42	4,81	5,19	5,58	5,96	6,34	6,81	7,20	7,58	7,97	8,35
		SGN4 m. Кг	1,29	1,51	1,72	1,94	2,15	2,37	2,58	3,01	3,53	3,96	4,39	4,82	5,33	5,76	6,19	6,62	7,05	7,48	7,99	8,42	8,85	9,28	9,71
	900	Fc.c. м2	0,0401	0,0614	0,0826	0,1039	0,1251	0,1464	0,1676	0,2101	0,2526	0,2951	0,3376	0,3801	0,4226	0,4661	0,5086	0,5511	0,5936	0,6361	0,6786	0,7211	0,7636	0,8061	0,8486
		SGNЗ m. Кг	0,88	1,09	1,30	1,52	1,73	1,94	2,16	2,58	3,11	3,53	3,96	4,39	4,91	5,34	5,76	6,19	6,62	7,04	7,57	7,99	8,42	8,85	9,27
		SGN4 m. Кг	1,42	1,66	1,90	2,13	2,37	2,60	2,84	3,31	3,88	4,35	4,82	5,30	5,86	6,34	6,81	7,28	7,75	8,22	8,79	9,26	9,73	10,21	10,68
	1000	Fc.c. м2	0,0448	0,0686	0,0923	0,1161	0,1398	0,1636	0,1873	0,2348	0,2823	0,3298	0,3773	0,4248	0,4723	0,5209	0,5684	0,6159	0,6634	0,7109	0,7584	0,8059	0,8534	0,9009	0,9484
		SGNЗ m. Кг	0,96	1,20	1,43	1,67	1,90	2,14	2,37	2,84	3,42	3,88	4,35	4,82	5,40	5,87	6,34	6,80	7,27	7,74	8,32	8,79	9,26	9,72	10,19
		SGN4 m. Кг	1,56	1,81	2,07	2,33	2,58	2,84	3,10	3,61	4,23	4,75	5,26	5,78	6,40	6,91	7,43	7,94	8,45	8,97	9,59	10,10	10,62	11,13	11,64
	1100	Fc.c. м2	0,0496	0,0758	0,1021	0,1283	0,1546	0,1808	0,2071	0,2596	0,3121	0,3646	0,4171	0,4696	0,5221	0,5757	0,6282	0,6807	0,7332	0,7857	0,8382	0,8907	0,9432	0,9957	1,0482
		SGNЗ m. Кг	1,05	1,31	1,56	1,82	2,07	2,33	2,58	3,09	3,72	4,23	4,75	5,26	5,89	6,40	6,91	7,42	7,93	8,44	9,07	9,58	10,09	10,60	11,19
		SGN4 m. Кг	1,69	1,97	2,24	2,52	2,80	3,08	3,36	3,91	4,59	5,14	5,70	6,26	6,93	7,49	8,04	8,60	9,16	9,71	10,39	10,94	11,50	12,05	12,61
	1200	Fc.c. м2	0,0543	0,0830	0.1118	0,1405	0,1693	0,1980	0,2268	0,2843	0,3418	0,3993	0,4568	0,5143	0,5718	0,6305	0,6880	0.7455	0,8030	0,8605	0,9180	0,9755	1,0330	1,0905	1,1480
		SGNЗ m. Кг	1,14	1,41	1,69	1,97	2,24	2,52	2,80	3,35	4,03	4,59	5,14	5,69	6,37	6,93	7,48	8,03	8,59	9,14	9,82	10,38	10,93	11,49	12,04
		SGN4 m. Кг	1,82	2,12	2,42	2,72	3.02	3,32	3,62	4,21	4,94	5,54	6,14	6.74	7,46	8,06	8,66	9,26	9.86	10,46	11.18	11,78	12,38	12,98	13,58
	1300	Fc.c. м2	0,0590	0,0903	0,1215	0,1528	0,1840	0,2153	0,2465	0,3090	0,3715	0,4340	0,4965	0,5590	0,6215	0,6854	0,7479	0,8104	0,8729	0,9354	0,9979	1,0604	1,1229	1,1854	1,2479
		SGNЗ m. Кг	1,22	1,52	1,82	2,12	2,41	2,71	3,01	3,61	4,34	4,94	5,53	6,13	6,86	7,46	8,05	8,65	9,24	9,84	10,57	11,17	11,77	12,37	12,96
		SGN4 m. Кг	1,95	2,27	2,59	2,91	3,23	3,55	3,87	4,51	5,29	5,94	6,58	7.22	8,00	8,64	9.28	9,92	10,56	11.20	11.98	12,62	13,26	13,90	14,54
	1400	Fc.c. м2	0,0637	0,0975	0.1312	0,1650	0,1987	0,2325	0,2662	0,3337	0,4012	0,4687	0,5362	0,6037	0,6712	0,7402	0,8077	0.8752	0,9427	1.0102	1.0777	1,1452	1,2127	1,2802	1,3477
		SGNЗ m. Кг	1,31	1,63	1,95	2,27	2,59	2,90	3,22	3,86	4,65	5,29	5,92	6,56	7,35	7,99	8,63	9,26	9,90	10,54	11,33	11,97	12,61	13,24	13,88
		SGN4 m. Кг	2,08	2,43	2,77	3,11	3,45	3,79	4,13	4,82	5,65	6,33	7,01	7,70	8,53	9,21	9,90	10,58	11,26	11,94	12,78	13,47	14,15	14,83	15,51
	1500	Fc.c. м2	0,0684	0,1047	0,1409	0,1772	0,2134	0,2497	0,2859	0,3584	0,4309	0,5034	0,5759	0,6484	0,7209	0,7950	0,8675	0,9400	1,0125	1,0850	1,1575	1,2300	1,3025	1,3750	1,4475
		SGNЗ m. Кг	1,40	1,74	2,08	2,42	2,76	3,10	3,44	4,12	4,96	5,64	6,32	7,00	7,84	8,52	9,20	9,88	10,56	11,24	12,08	12,76	13,44	14,12	14,80
		SGN4 m. Кг	2,22	2,58	2,94	3,30	3,67	4,03	4,39	5,12	6,00	6,73	7,45	8,18	9,06	9,79	10,51	11,24	11,96	12,69	13,57	14,30	15,02	15,75	16,47
	1600	Fc.c. м2	0,0732	0,1119	0,1507	0,1894	0,2282	0,2669	0,3057	0,3832	0,4607	0,5382	0,6157	0,6932	0,7707	0,8499	0,9274	1,0049	1,0824	1,1599	1,2374	1,3149	1,3924	1,4699	1,5474
		SGNЗ m. Кг	1,48	1,84	2,21	2,57	2,93	3,29	3,65	4,37	5,27	5,99	6,71	7,43	8,33	9,05	9,77	10,49	11,21	11,93	12,83	13,55	14,27	14,99	15,71
		SGN4 m. Кг	2,35	2,73	3,11	3,50	3,88	4,27	4,65	5,42	6,36	7,12	7,89	8,66	9,60	10,36	11,13	11,90	12,67	13,44	14,38	15,15	15,91	16,68	17,45
	1700	Fc.c. м2	0,0779	0,1191	0,1604	0,2016	0,2429	0,2841	0,3254	0,4079	0,4904	0,5729	0,6554	0,7379	0,8204	0,9047	0,9872	1,0697	1,1522	1,2347	1,3172
		SGNЗ m. Кг	1,57	1,95	2,33	2,72	3,10	3,48	3,86	4,63	5,57	6,34	7,10	7,87	8,81	9,58	10,34	11,11	11,88	12,64	13,58
		SGN4 m. Кг	2,48	2,88	3,29	3,69	4,10	4,50	4,91	5,72	6,71	7,52	8,33	9,14	10,13	10,94	11,75	12,56	13,37	14,18	15,17
	1800	Fc.c. м2	0,0826	0,1264	0,1701	0,2139	0,2576	0,3014	0,3451	0,4326	0,5201	0,6076	0,6951	0,7826	0,8701	0,9595	1.0470	1,1345	1,2220	1,3095	1.3970
		SGNЗ m. Кг	1,66	2,06	2,46	2,87	3,27	3,67	4,08	4,88	5,88	6,69	7,50	8,30	9,30	10,11	10,92	11,72	12,53	13,34	14,34
		SGN4 m. Кг	2,61	3.04	3.46	3,89	4,31	4,74	5,17	6.02	7,06	7,91	8,77	9,62	10,66	11,51	12,37	13,22	14.07	14.93	15,97
	1900	Fc.c. м2	0,0873	0,1336	0,1798	0,2261	0,2723	0,3186	0,3648	0,4573	0,5498	0,6423	0,7348	0,8273	0,9198	1,0144	1,1069	1,1994	1,2919	1,3844	1,4769
SGNЗ m. Кг		1J4	2,17	2,59	3,02	3,44	3,87	4,29	5,14	6,19	7,04	7,89	8,74	9,79	10,64	11,49	12,34	13,19	14,04	15,09
SGN4 m. Кг		2,74	3,19	3,64	4,08	4,53	4,98	5,42	6,32	7,42	8,31	9,20	10,10	11,20	12,09	12,99	13,88	14,77	15,66	16,76
2000	Fc.c. м2	0,0920	0,1408	0,1895	0,2383	0,2870	0,3358	0,3845	0,4820	0,5795	0,6770	0,7745	0,8720	0,9695	1,0640	1,1565	1,2490	1,3415	1,4340	1,5265
	SGNЗ m. Кг	1,83	2,28	2,72	3,17	3,61	4,06	4,50	5,39	6,50	7,39	8,28	9,17	10,28	11,17	12,06	12,95	13,84	14,73	15,84
	SGN4 m. Кг	2,88	3,34	3,81	4,28	4,75	5,22	5,68	6,62	7,77	8,71	9,64	10,58	11,73	12,66	13,60	14,53	15,47	16,40	17,55
