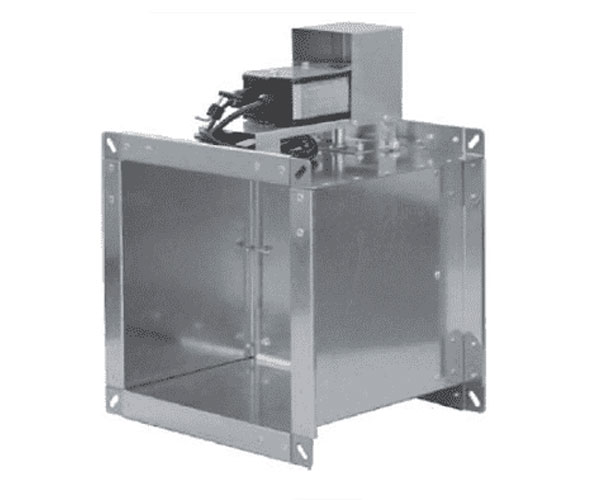

Клапан противопожарный FKS-1М (60)/1М(90)

✓ Всегда в наличии / под заказ Доставка по всей России Артикул: Клапан противопожарный FKS-1м(60)/1м(90)

Руководство по монтажу и эксплуатации FKS (PDF)Скачать ↓Сертификат соответствия FKS (PDF)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

⚙️ Подбор и заказ

Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Технические данные

Характеристики

Производитель СВОК

Тип исполнения клапана Нормально закрытые, Нормально открытые (огнезадерживающие)

Наименование привода ФКС

Подробно

Описание

Клапан противопожарный FKS-1м(60)/1м(90) может применяться как в качестве огнезадерживающего клапана с нормально открытой (НО) заслонкой, так и дымового клапана с нормально закрытой заслонкой (НЗ). Нормально открытый (НО) (огнезадерживающий) клапан предназначен для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования при пожаре в зданиях и сооружениях различного назначени. Нормально закрытый (НЗ) клапан (в том числе дымовой) используется в системах противодымной вентиляции.

Рабочая температураот –30С до +40С

Проходное сечение100-1500мм

Угол поворота заслонки90 градусов

Предел огнестойкостиEI60

Материал корпусаоцинкованная сталь

Напряжение220/24 В

Конструкция и материалы

Клапан

FKS выпускается прямоугольного сечения на фланцевом соединении и круглого сечения с фланцевым или ниппельным соединением. Корпус клапана изготавливается из оцинкованной стали. Клапан состоит из: корпуса, заслонки, привода. Корпус является несущей конструкцией клапана, выполнен из оцинкованной стали и представляет собой часть воздуховода. Заслонка выполнена из листов огнеупорного материала общей толщиной 20 мм. По периметру заслонки устанавливается термоуплотнительная лента, служащая для герметизации зазоров между корпусом и заслонкой в случае пожара. Угол поворота заслонки 90 градусов. Клапаны FKS изготавливаются в различных модификациях в зависимости от типа привода: с электромагнитным; с электромеханическими приводами UCP FS, а также с аналогичными приводами других производителей.

Предел огнестойкости

FKS-1м (60) — 1 час: — в режиме НО EI60; — в режиме НЗ клапана EI90; — в режиме дымового E90. Предел огнестойкости FKS-1м (90) — 1,5 часа: — в режиме НО EI90; — в режиме НЗ клапана EI120; — в режиме дымового E120.

Структура условного обозначения

Условное обозначение привода FS, FSN — электромеханический привод Sputnik с напряжением питания 220/24 В BFL, BEN — электромеханический привод Belimo с напряжением питания 220/24 В ЭМ — электромагнитный привод с напря- жением питания 220/24 В

Функциональное назначение

НО — нормально открытый НЗ — нормально закрытый

Дополнительные опции

К —наличие клеммной коробки ТРУ —наличие терморазмыкаю- щего устройства с кнопкой про- верки работоспособности

Технические характеристики

Вылет заслонки за корпус клапана прямоугольного сечения

А, мм	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000
X, мм	0	0	25	50	57	100	125	150	175	200	225	250	275	300	325	350	375	400	425
X1, мм	0	0	0	0	0	0	0	0	15	40	65	90	115	140	165	190	215	240	265

Вылет заслонки за корпус клапана круглого сечения

D, мм	100	125	140	160	180	200	225	250	280	315	355	400	450	500	560
X, мм	0	0	0	0	0	0	0	0	10	30	50	70	98	120	150
X1, мм	0	0	0	0	0	0	0	0	0	0	0	0	26	50	80

Типоразмерный ряд и значение площади проходного сечения прямоугольного клапана

A, мм	B, мм
100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000
100	0,007	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
150	0,01	0,017	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
200	0,01	0,023	0,033	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
250	0,02	0,029	0,041	0,053	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
300	0,02	0,035	0,05	0,064	0,079	—	—	—	—	—	—	—	—	—	—	—	—	—	—
350	0,02	0,041	0,058	0,075	0,092	0,109	—	—	—	—	—	—	—	—	—	—	—	—	—
400	0,03	0,047	0,067	0,086	0,106	0,125	0,145	—	—	—	—	—	—	—	—	—	—	—	—
450	0,03	0,053	0,075	0,097	0,119	0,141	0,163	0,185	—	—	—	—	—	—	—	—	—	—	—
500	0,04	0,059	0,084	0,108	0,133	0,157	0,182	0,206	0,231	—	—	—	—	—	—	—	—	—	—
550	0,04	0,065	0,092	0,119	0,146	0,173	0,2	0,227	0,254	0,281	—	—	—	—	—	—	—	—	—
600	0,04	0,071	0,101	0,13	0,16	0,189	0,219	0,248	0,278	0,307	0,337	—	—	—	—	—	—	—	—
650	0,05	0,077	0,109	0,141	0,173	0,205	0,237	0,269	0,301	0,333	0,365	0,397	—	—	—	—	—	—	—
700	0,05	0,083	0,118	0,152	0,187	0,221	0,256	0,29	0,325	0,359	0,394	0,428	0,463	—	—	—	—	—	—
750	0,05	0,089	0,126	0,163	0,2	0,237	0,274	0,311	0,348	0,385	0,422	0,459	0,496	0,533	—	—	—	—	—
800	0,06	0,095	0,135	0,174	0,214	0,253	0,293	0,332	0,372	0,411	0,451	0,49	0,53	0,569	0,563	—	—	—	—
850	0,06	0,101	0,143	0,185	0,227	0,269	0,311	0,353	0,395	0,437	0,479	0,521	0,563	0,605	0,647	0,689	—	—	—
900	0,06	0,107	0,152	0,196	0,241	0,285	0,33	0,374	0,419	0,463	0,508	0,552	0,597	0,641	0,686	0,73	0,775	—	—
1000	0,07	0,119	0,169	0,218	0,268	0,317	0,367	0,416	0,466	0,515	0,565	0,614	0,664	0,713	0,763	0,812	0,862	0,911	0,961
1100	0,08	0,131	0,186	0,24	0,295	0,349	0,404	0,458	0,513	0,567	0,622	0,676	0,731	0,785	0,84	0,894	0,949	—
1200	0,08	0,143	0,203	0,262	0,322	0,381	0,441	0,5	0,56	0,619	0,679	0,738	0,798	0,857	0,917	—	—	—	—
1300	0,09	0,155	0,22	0,284	0,349	0,413	0,478	0,542	0,607	0,671	0,736	0,8	0,865	—	—	—	—	—	—
1400	0,098	0,167	0,237	0,306	0,376	0,445	0,515	0,584	0,654	0,723	0,793	—	—	—	—	—	—	—	—
1500	0,105	0,179	0,254	0,328	0,403	0,477	0,552	0,626	0,701	—	—	—	—	—	—	—	—	—	—

Типоразмерный ряд и значение площади проходного сечения круглого клапана

D, мм	100	125	140	160	180	200	225	250	280	315	355	400	450	500	560
F, м2	0,006	0,010	0,013	0,017	0,022	0,027	0,035	0,044	0,062	0,071	0,091	0,012	0,015	0,019	0,023

Масса клапанов прямоугольного сечения, не более, кг

A, мм	B, мм
100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000
100	6,14	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
150	6,68	7,29	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
200	7,22	7,91	8,59	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
250	7,76	8,53	9,29	10,1	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
300	8,3	9,15	10	10,8	11,7	—	—	—	—	—	—	—	—	—	—	—	—	—	—
350	8,84	9,77	10,7	11,6	12,6	13,5	—	—	—	—	—	—	—	—	—	—	—	—	—
400	9,38	10,4	11,4	12,4	13,4	14,4	15,4	—	—	—	—	—	—	—	—	—	—	—	—
450	9,92	11	12,1	13,2	14,3	15,4	16,5	17,6	—	—	—	—	—	—	—	—	—	—	—
500	10,5	11,6	12,8	14	15,2	16,3	17,5	18,7	19,8	—	—	—	—	—	—	—	—	—	—
550	11	12,3	13,5	14,8	16	17,3	18,5	19,8	21	22,3	—	—	—	—	—	—	—	—	—
600	11,5	12,9	14,2	15,5	16,9	18,2	19,6	20,9	22,2	23,6	24,9	—	—	—	—	—	—	—	—
650	12,1	13,5	14,9	16,3	17,7	19,2	20,6	22	23,4	24,8	26,2	27,7	—	—	—	—	—	—	—
700	12,6	14,1	15,6	17,1	18,6	20,1	21,6	23,1	24,6	26,1	27,6	29,1	30,6	—	—	—	—	—	—
750	13,2	14,7	16,3	17,9	19,5	21,1	22,6	24,2	25,8	27,4	29	30,5	32,1	33,7	—	—	—	—	—
800	13,7	15,4	17	18,7	20,3	22	23,07	25,3	27	28,6	30,3	32	33,6	35,3	37	—	—	—	—
850	14,2	16	17,7	19,5	21,2	22,9	24,7	26,4	28,2	29,9	31,7	33,4	35,1	36,9	38,6	40,4	—	—	—
900	14,8	16,6	18,4	20,2	22,1	23,9	25,7	27,5	29,4	31,2	33	34,8	36,7	38,5	40,3	42,1	44	—	—
1000	15,9	17,8	19,8	21,8	23,8	25,8	27,8	29,8	31,7	33,7	35,7	37,7	39,7	41,7	43,7	45,7	47,6	49,6	51,6
1100	16,94	19,1	21,2	23,4	25,5	27,7	29,8	32	34,1	36,3	38,4	40,6	42,7	44,9	47	49,2	51,3	—
1200	18	20,3	22,6	25	27,3	29,6	31,9	34,2	36,5	38,8	41,1	43,5	45,8	48,1	50,4	—	—	—	—
1300	19,1	21,6	24	26,5	29	31,5	33,9	36,4	38,9	41,4	43,8	46,3	48,8	—	—	—	—	—	—
1400	20,2	22,8	25,4	28,1	30,7	33,4	36	38,6	41,3	43,9	46,5	—	—	—	—	—	—	—	—
1500	21,3	24,1	26,9	29,7	32,5	35,3	38,1	40,9	43,7	—	—	—	—	—	—	—	—	—	—

Масса клапанов круглого сечения, не более, кг

D, мм	100	125	140	160	180	200	225	250	280	315	355	400	450	500	560
m, кг	1,87	2,14	2,31	2,55	2,81	3,07	3,42	3,79	4,27	4,85	5,57	6,45	7,49	8,62	10,08

Значение коэффициентов местного сопротивления прямоугольных клапанов FKS-1м(60), в зависимости от сечения клапана, ξB

A, мм	B, мм
100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000
100	6,07	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
150	5,02	4,6	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
200	4,98	3,89	2,13	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
250	4,41	3,5	1,91	1,09	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
300	4,08	3,23	1,75	0,99	0,69	—	—	—	—	—	—	—	—	—	—	—	—	—	—
350	3,84	3,04	1,63	0,93	0,64	0,51	—	—	—	—	—	—	—	—	—	—	—	—	—
400	3,67	2,91	1,54	0,88	0,6	0,47	0,41	—	—	—	—	—	—	—	—	—	—	—	—
450	3,55	2,81	1,48	0,83	0,57	0,45	0,39	0,36	—	—	—	—	—	—	—	—	—	—	—
500	3,45	2,73	1,44	0,8	0,54	0,43	0,37	0,34	0,32	—	—	—	—	—	—	—	—	—	—
550	3,37	2,67	1,39	0,78	0,53	0,41	0,36	0,32	0,3	0,3	—	—	—	—	—	—	—	—	—
600	3,31	2,63	1,37	0,76	0,51	0,4	0,34	0,31	0,29	0,29	0,29	—	—	—	—	—	—	—	—
650	3,26	2,59	1,34	0,74	0,5	0,39	0,33	0,3	0,29	0,28	0,28	0,28	—	—	—	—	—	—	—
700	3,22	2,55	1,31	0,72	0,49	0,38	0,32	0,29	0,28	0,27	0,27	0,27	0,27	—	—	—	—	—	—
750	3,19	2,53	1,29	0,71	0,48	0,38	0,32	0,29	0,27	0,26	0,26	0,26	0,26	0,26	—	—	—	—	—
800	3,15	2,5	1,29	0,71	0,47	0,37	0,31	0,29	0,27	0,26	0,25	0,25	0,25	0,25	0,25	—	—	—	—
850	3,13	2,48	1,27	0,7	0,46	0,36	0,3	0,28	0,26	0,25	0,24	0,24	0,24	0,24	0,24	0,24	—	—	—
900	3,11	2,46	1,26	0,69	0,46	0,36	0,3	0,27	0,26	0,24	0,24	0,24	0,24	0,24	0,24	0,24	0,23	—	—
950	3,08	2,45	1,25	0,68	0,46	0,35	0,29	0,27	0,25	0,24	0,23	0,23	0,23	0,23	0,23	0,23	0,23	0,22	—
1000	3,06	2,43	1,23	0,68	0,45	0,35	0,29	0,27	0,25	0,24	0,23	0,23	0,23	0,23	0,23	0,23	0,23	0,22	0,21
1100	3,03	2,4	1,22	0,66	0,44	0,34	0,29	0,26	0,24	0,23	0,22	0,22	0,22	0,22	0,22	0,22	0,22	—	—
1200	3,01	2,38	1,21	0,55	0,44	0,33	0,29	0,25	0,23	0,22	0,22	0,21	0,21	0,21	0,21	—	—	—	—
1300	2,98	2,37	1,2	0,64	0,43	0,33	0,28	0,25	0,23	0,22	0,21	0,21	0,21	—	—	—	—	—	—
1400	2,97	2,36	1,19	0,64	0,43	0,32	0,28	0,24	0,23	0,21	0,21	—	—	—	—	—	—	—	—
1500	2,96	2,35	1,18	0,63	0,42	0,32	0,27	0,24	0,22	—	—	—	—	—	—	—	—	—	—

Значение коэффициентов местного сопротивления круглых клапанов FKS-1м(60), в зависимости от сечения клапана, ξB

D, мм	100	125	140	160	180	200	225	250	280	315	355	400	450	500	560
ξB	3,50	2,80	2,10	1,56	1,23	1,01	0,57	0,40	0,33	0,25	0,20	0,17	0,15	0,13	0,11

Значение коэффициентов местного сопротивления прямоугольных клапанов FKS-1м(90), в зависимости от сечения клапана, ξB

A, мм	B, мм
100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000
100	6,07	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
150	5,02	4,6	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
200	4,98	3,89	2,13	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
250	4,41	3,5	1,91	1,09	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
300	4,08	3,23	1,75	0,99	0,69	—	—	—	—	—	—	—	—	—	—	—	—	—	—
350	3,84	3,04	1,63	0,93	0,64	0,51	—	—	—	—	—	—	—	—	—	—	—	—	—
400	3,67	2,91	1,54	0,88	0,6	0,47	0,41	—	—	—	—	—	—	—	—	—	—	—	—
450	3,55	2,81	1,48	0,83	0,57	0,45	0,39	0,36	—	—	—	—	—	—	—	—	—	—	—
500	3,45	2,73	1,44	0,8	0,54	0,43	0,37	0,34	0,32	—	—	—	—	—	—	—	—	—	—
550	3,37	2,67	1,39	0,78	0,53	0,41	0,36	0,32	0,3	0,3	—	—	—	—	—	—	—	—	—
600	3,31	2,63	1,37	0,76	0,51	0,4	0,34	0,31	0,29	0,29	0,29	—	—	—	—	—	—	—	—
650	3,26	2,59	1,34	0,74	0,5	0,39	0,33	0,3	0,29	0,28	0,28	0,28	—	—	—	—	—	—	—
700	3,22	2,55	1,31	0,72	0,49	0,38	0,32	0,29	0,28	0,27	0,27	0,27	0,27	—	—	—	—	—	—
750	3,19	2,53	1,29	0,71	0,48	0,38	0,32	0,29	0,27	0,26	0,26	0,26	0,26	0,26	—	—	—	—	—
800	3,15	2,5	1,29	0,71	0,47	0,37	0,31	0,29	0,27	0,26	0,25	0,25	0,25	0,25	0,25	—	—	—	—
850	3,13	2,48	1,27	0,7	0,46	0,36	0,3	0,28	0,26	0,25	0,24	0,24	0,24	0,24	0,24	0,24	—	—	—
900	3,11	2,46	1,26	0,69	0,46	0,36	0,3	0,27	0,26	0,24	0,24	0,24	0,24	0,24	0,24	0,24	0,23	—	—
950	3,08	2,45	1,25	0,68	0,46	0,35	0,29	0,27	0,25	0,24	0,23	0,23	0,23	0,23	0,23	0,23	0,23	0,22	—
1000	3,06	2,43	1,23	0,68	0,45	0,35	0,29	0,27	0,25	0,24	0,23	0,23	0,23	0,23	0,23	0,23	0,23	0,22	0,21
1100	3,03	2,4	1,22	0,66	0,44	0,34	0,29	0,26	0,24	0,23	0,22	0,22	0,22	0,22	0,22	0,22	0,22	—	—
1200	3,01	2,38	1,21	0,55	0,44	0,33	0,29	0,25	0,23	0,22	0,22	0,21	0,21	0,21	0,21	—	—	—	—
1300	2,98	2,37	1,2	0,64	0,43	0,33	0,28	0,25	0,23	0,22	0,21	0,21	0,21	—	—	—	—	—	—
1400	2,97	2,36	1,19	0,64	0,43	0,32	0,28	0,24	0,23	0,21	0,21	—	—	—	—	—	—	—	—
1500	2,96	2,35	1,18	0,63	0,42	0,32	0,27	0,24	0,22	—	—	—	—	—	—	—	—	—	—

Значение коэффициентов местного сопротивления круглых клапанов FKS-1м(90), в зависимости от сечения клапана, ξB

D, мм	100	125	140	160	180	200	225	250	280	315	355	400	450	500	560
ξB	3,50	2,80	2,10	1,56	1,23	1,01	0,57	0,40	0,33	0,25	0,20	0,17	0,15	0,13	0,11

Результаты измерений при определении воздухопроницаемости

Режим	Перепад давления на клапане	Расход воздуха через неплотности клапана
100	L, м3×с–1	G, кг×с–1
Разрежение	706,3	0,0434	0,0531
588,6	0,0388	0,0475
470,9	0,0365	0,0448
392,4	0,0331	0,0405
274,7	0,0268	0,0328
196,2	0,0219	0,0268
706,3	0,0393	0,0482
Нагнетание	588,6	0,0357	0,0438
470,9	0,0322	0,0395
392,4	0,0278	0,0341
274,7	0,0231	0,0283
196,2	0,0196	0,0241

Чертежи, схемы и габариты

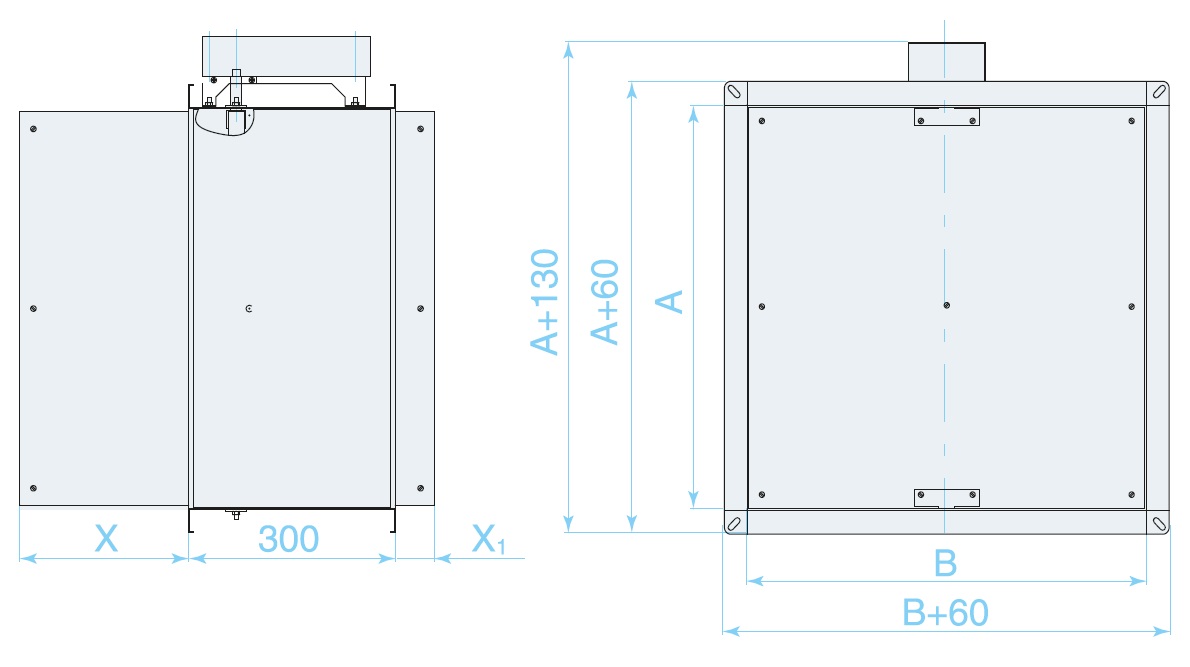

Технические характеристики клапанов прямоугольного сечения — Клапан противопожарный FKS-1М (60)/1М(90) — Технические характеристики клапанов прямоугольного сечения

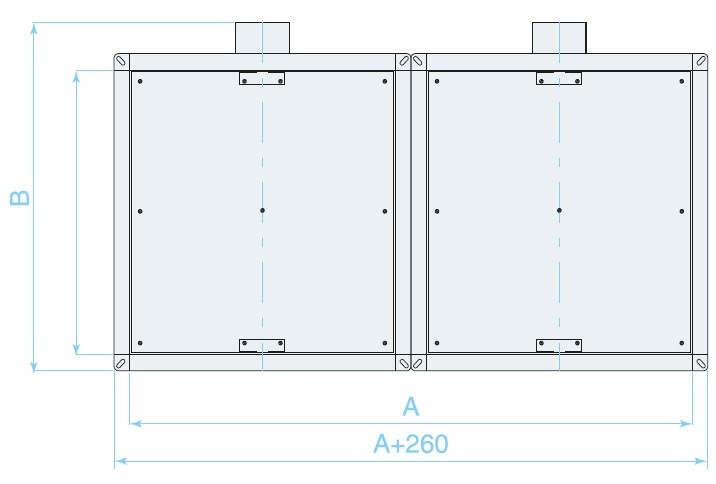

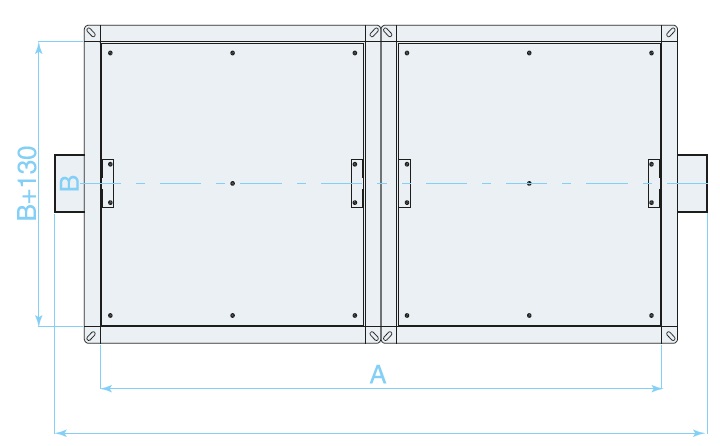

Виды кассетного исполнения клапана — Клапан противопожарный FKS-1М (60)/1М(90) — Виды кассетного исполнения клапана

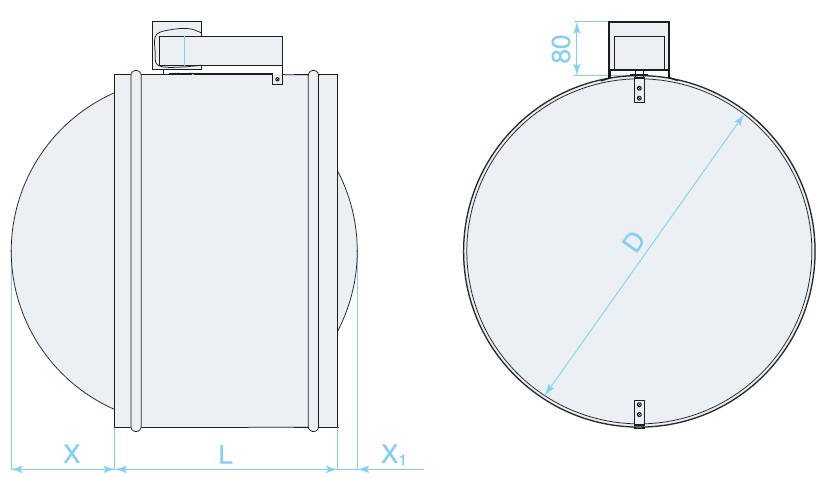

Технические характеристики клапанов круглого сечения — Клапан противопожарный FKS-1М (60)/1М(90) — Технические характеристики клапанов круглого сечения

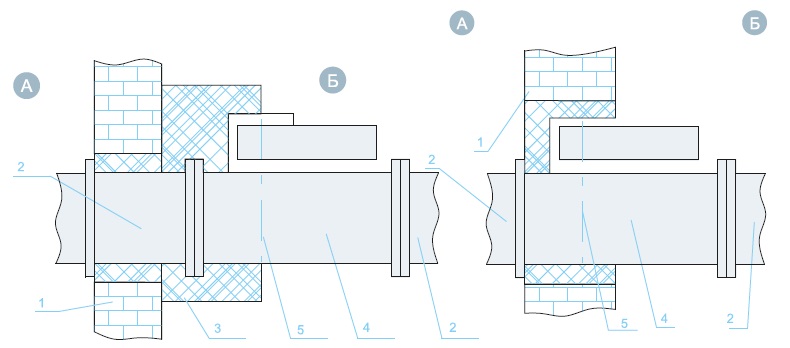

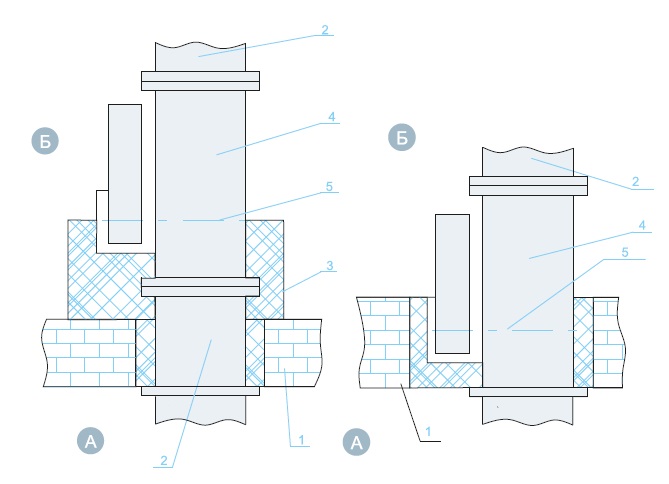

Установка клапана — Клапан противопожарный FKS-1М (60)/1М(90) — Установка клапана
