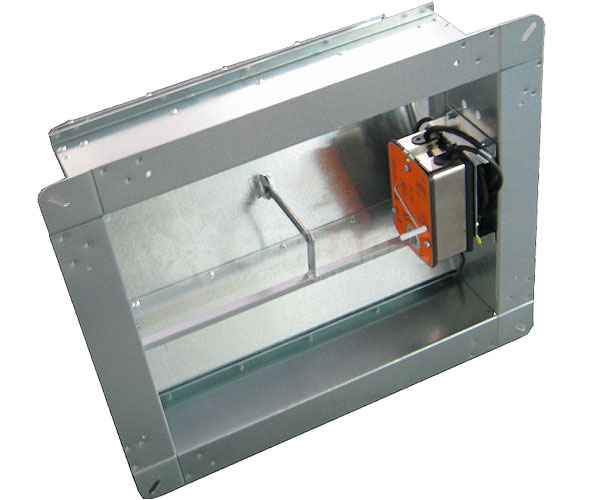

Клапан дымоудаления поэтажный КДП 5А
⚙️ Подбор и заказ
Характеристики
Описание
Установка клапанов осуществляется в соответствии с требованиями СНиП 41-01-2003. Клапан КДП-5А предназначен для эксплуатации в закрытых помещениях. Вид климатического исполнения- УХЛ 4 по ГОСТ 15150-69. Клапан КДП-5А рассчитан на эксплуатация при следующих условиях: Клапаны КДП-5А используются в системах противодымной защиты зданий и предназначены для открывания проема шахты дымоудаления на этаже возникновения пожара. Открытие крышки клапана КДП-5А осуществляется подачей напряжения на катушку электромагнита привода.
Описание
- окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию
- предельные рабочие температуры окружающего воздуха: верхнее значение +40°С; нижнее значение +1°С
- среднемесячное значение относительной влажности в наиболее теплый и влажный период - 65% при 20°С, верхнее значение относительной влажности - 90% при 20°С
- в системе автоматики типа ГАПУ-2- клапан КДП-5А УХЛ4-01
- в системе автоматики типа ППСДУ-32- клапан КДП-5А УХЛ4-02
- в системе автоматики типа ППСДУ-34- клапан КДП-5А УХЛ4-03
Конструкция клапана КДП-5А предусматривает следующие способы открытия створок:
- дистанционный, с пульта управления с помощью привода
- автоматический, по сигналам пожарных извещателей с помощью привода
- ручной
Клапан не подлежит установке в воздуховодах и каналах
- для помещений категорий А и Б по пожаровзрывобезопасности
- местных отсосов пожаровзрывоопасных смесей
- в местах, не подвергаемых периодической очистке по установленному регламенту предотвращения горючих отложений
Примечание
Стандартно клапаны КДП-5А комплектуются металлическими решетками для защиты оборудования, размещенного в клапане КДП-5А, от попадания туда посторонних предметов.

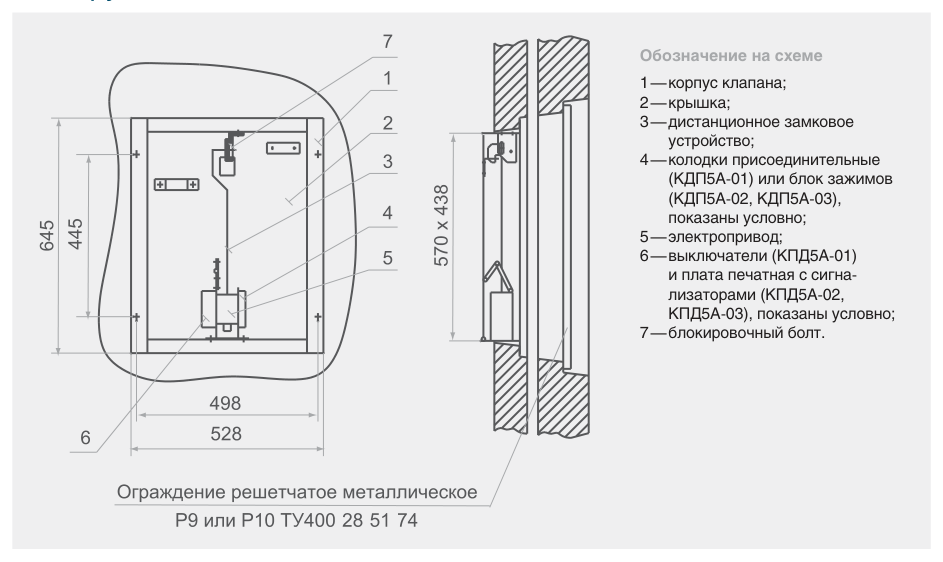

Обозначение на схеме
- 1 — корпус клапана
- 2 — крышка
- 3 — дистанционное замковое устройство
- 4 — колодки присоединительные (КДП5А-01) или блок зажимов (КДП5А-02, КДП5А-03), показаны условно
- 5 — электропривод
- 6 — выключатели (КПД5А-01) и плата печатная с сигнализаторами (КПД5А-02, КПД5А-03), показаны условно
- 7 — блокировочный болт
Технические характеристики
| Площадь поперечного сечения, м2, не менее | 0,2 |
| Установочные размеры, мм | 570×438 |
| Габаритные размеры, мм | 645×528 |
| Сопротивление воздухогазопроницанию (газопроницанию) в закрытом положении, 1/кг-м | 4×104 |
| Предел огнестойкости закрытого клапана со стороны канала дымоудаления, мин. не менее | 30 (EI30) |
| Инерционность срабатывания, с, не более | 1 |
| Тяговое усиление электромагнита электропривода, кгс, не менее | 0,64 |
| Напряжение электропривода, В | 220+-22 |
| Потребляемый ток электропривода, не более, А | 2,8 |
| Масса клапана, кг, не более | 13,5 |
| Удельная масса, кг/А, не более | 4,82 |
| Импульс подачи напряжения, с, не более | 4 |

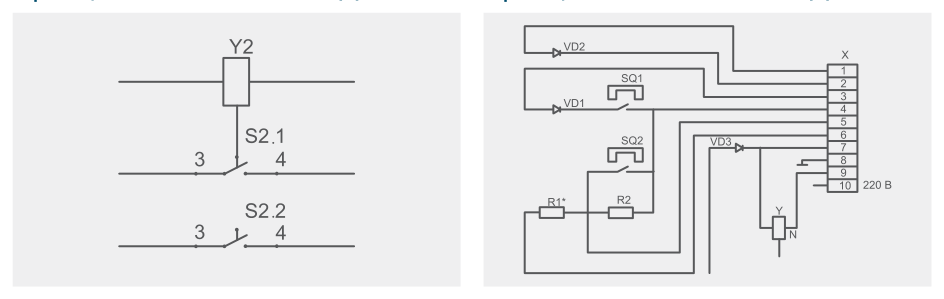

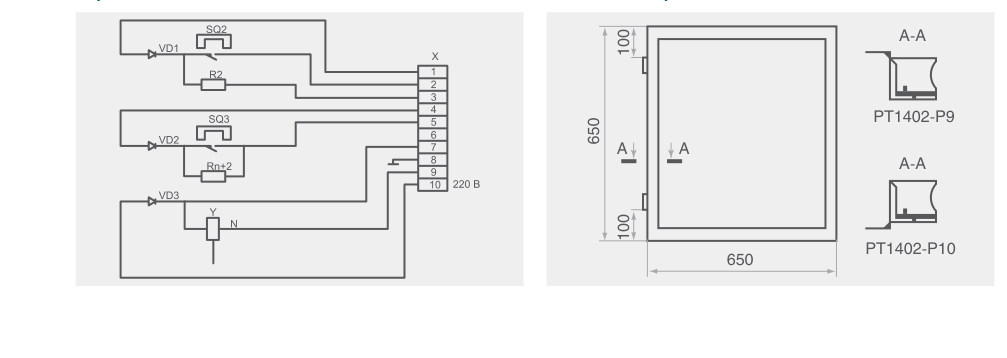

Чертежи, схемы и габариты
