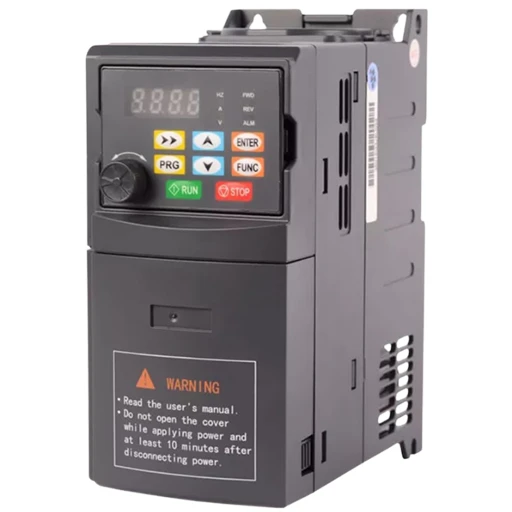

Частотные преобразователи IDS Drive серии Z-NK

Частотные преобразователи IDS Drive серии Z-NK

  Компактный универсальный частотный преобразователь IDS-Drive серии Z-NK — представляет собой высокопроизводительное устройство с векторным управлением, которое обладает несколькими режимами управления: бессенсорный векторный контроль скорости (SVC) в разомкнутом контуре, V/F управление. Продвинутый алгоритм векторного управления позволяет достичь более стабильной работы на малых скоростях и усилить момент на низких частотах. Преобразователь частоты IDS-Drive серии Z-NK предназначен для работы в технологическом (насосы и вентиляторы, транспортирующие механизмы, экструдеры, миксеры и т.п.) и энергосберегающем оборудовании (станции управления насосами, системы климата и кондиционирования и т.п.). Богатый функционал управления электродвигателем этой серии позволит удовлетворить все современные требования к управлению электроприводом.

Серия	Серия «Z-NK»
Вход	Номинальное напряжение и частота. Одна фаза 220V AC, 50/60 Hz Три фазы 380V AC, 50/60 Hz
Выход	Напряжение 3~0-220V AC 0~380V AC Частота 0,1~999Hz
Способ управления	Скалярный, V/F, векторный
Отображение	Заданная частота, выходная частота, выходной ток, скорость вращения, ошибку, и т.д.
Основные функции	Разрешение установки частоты Цифровая настройка: 0.1Hz, аналоговая настройка.Точность выходной частоты 0.1HzУправление V/F Кривая V/F свободно устанавливается для различных нагрузок.Многофункциональный вход 5 многофункциональных входных терминалов для управления 4 программируемые операции, ускорение и замедление с 7 шагами, ВВЕРХ/ВНИЗ, экстренный останов, и т.д.Многофункциональный выход 1 многофункциональный выходной терминал для индикации и предупреждения о работе, нулевой скорости, внешней неисправности, программируемой операции, и т.д.Ускорение/замедление 0~999,9s отдельная установка времени ускорения / замедления. Работа в паре ведущий/ведомый
Дополнительные функции	Встроенный ПИД контроль, выбираемое автоматическое регулирование напряжения; Способ задания частоты: аналоговый 0~10V, 0~20mA, настройка через потенциометр и т.д.
Защитные функции	Защита от перегрузки: 150%-ый постоянный вращающий момент в течение 1 минуты, защита по перенапряжению / по проседанию напряжения; Другие защиты: перегрев, защита от короткого замыкания, по перегрузке по току, обрыва выходной фазы U, V, W, пользовательский пароль, и т.д.
Условия эксплуатации	Температура: -10С ~ 40С (без инея) Влажность: ниже 95% (без конденсата) Высота: ниже 1000 м. Вибрация: ниже 0.5G

Модели преобразователей частоты серии Z-NK

Модель	Выходная мощность	Напряжение питания	Выходной ток (A)
Z751T2NK-150%	0.4kW	Вход 1~220V AC, 50/60Hz.Выход 3~220V AC	2.3
Z751T2NK-150%	0.75kW		4
Z152T2NK-150%	1.5kW		7
Z222T2NK-150%	2.2kW		9.5
Z751T4NK-150%	0.75kW	3~380V-440V 50Hz/60Hz	2.5
Z152T4NK-150%	1.5kW		4.1
Z222T4NK-150%	2.2kW		5.8
Z402T4NK-150%	4.0kW		9.4
Z552T4NK-150%	5.5kW		12.6
Z752T4NK-150%	7.5kW		16.1

Габаритные размеры

Модель	H	W	D	a	B	C
Z401T2NK-150%	170	78	135	60	160	150
Z751T2NK-150%	170	78	135	60	160	150
Z152T2NK-150%	170	78	135	60	160	150
Z222T2NK-150%	170	78	135	60	160	150
Z751T4NK-150%	170	78	135	60	160	150
Z152T4NK-150%	170	78	135	60	160	150
Z222T4NK-150%	170	78	135	60	160	150
Z402T4NK-150%	212	95	151	78	200	180
Z552T4NK-150%	212	95	151	78	200	180
Z752T4NK-150%	238	140	175	130	226	216

*Размеры указаны в миллиметрах
