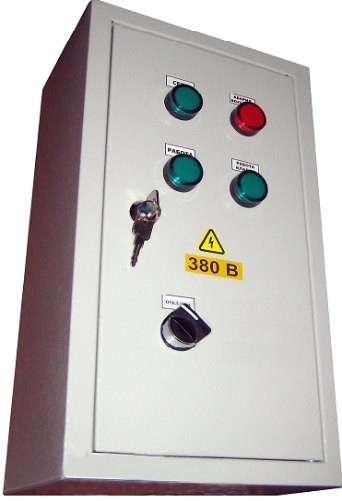

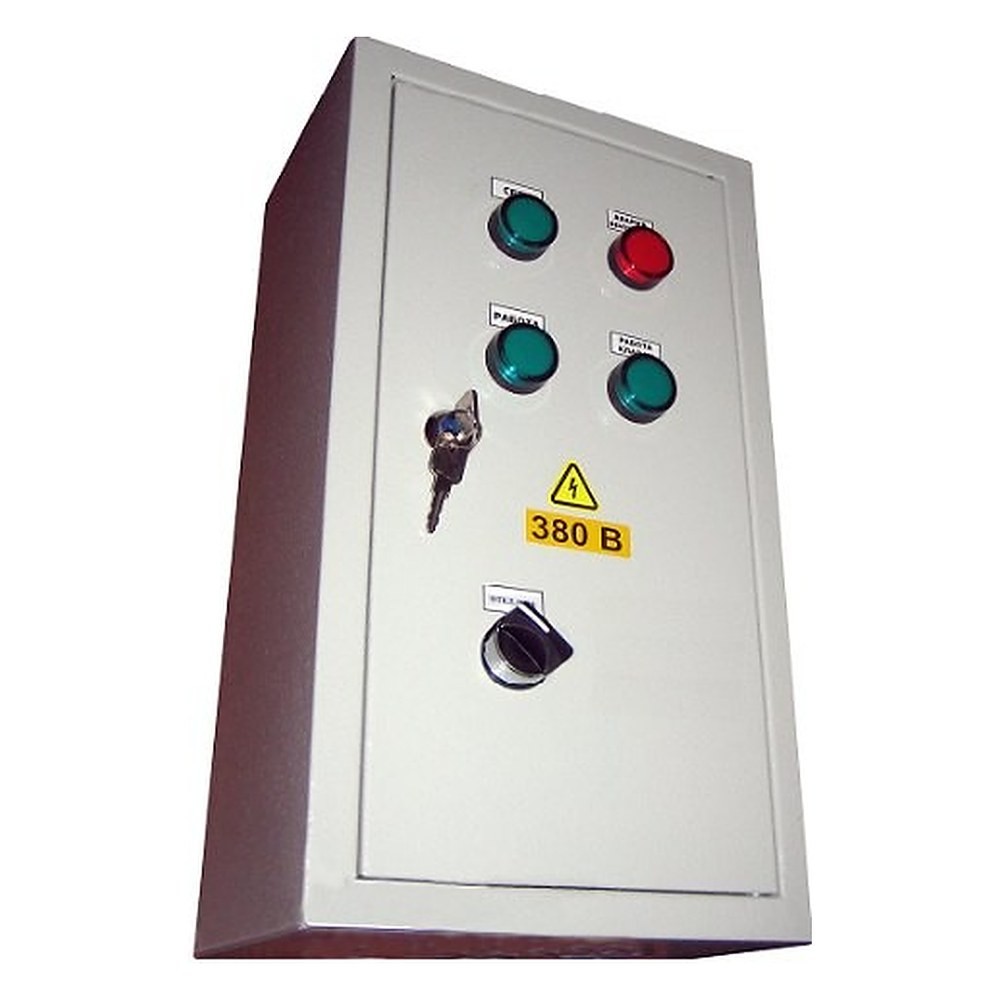

Щит управления противопожарным вентилятором AIRS ЩУВ-П-380-0,55
⚙️ Подбор и заказ
Описание
AIRS ЩУВ-П-380-0,55 — исполнение на двигатель 0,55 кВт. Щит управления противопожарным вентилятором — дымоудаления или подпора воздуха. Держит вентилятор в работе по сигналу «Пожар», контролирует целостность линий связи и сигнализирует об авариях.
Исполнение и цена
Технические характеристики
| Питание щита | 3ф, 380 В + N + PE, 50 Гц |
| Номинальная мощность вентилятора | 0,55 кВт |
| Корпус | металл IP54, навесной |
| Тип пуска | прямой · «звезда/треугольник» от 15 кВт |
| Контроль линий связи | КЛ — до двигателя, приборов и цепей управления |
| Сигнализация | встроенный звуковой сигнализатор аварий (З) |
| Выходные сигналы | 3 «сухих» контакта состояния, 220 В |
| Исполнения | базовое · с АВР · с задержкой пуска (подпор) |
Что делает щит
По команде пожарной автоматики щит запускает вентилятор дымоудаления или подпора и удерживает его в работе. Состояние щита передаётся тремя «сухими» контактами на пост охраны и в диспетчерскую.
Щит постоянно проверяет целостность кабелей до двигателя, приборов пожарной сигнализации и цепей управления: обрыв или замыкание видно дежурному сразу. Аварию сопровождает звуковой сигнализатор.
Что это даёт
Где применяется
- Системы дымоудаления зданий и паркингов
- Системы подпора воздуха в лестничные клетки и тамбур-шлюзы
- Вентиляторы противодымной вентиляции на кровле
- Объекты с требованием контроля линий связи по проекту АПС
Схема подключения
Схема подключения входит в паспорт щита и идёт в комплекте поставки. Пришлём заранее: напишите в форме на этой странице или позвоните — подберём исполнение и вышлем схему на согласование до заказа.
Расшифровка обозначения
| Индекс | Значение |
|---|---|
| Щ / У | щит управления |
| В / К / П | вентилятором · клапаном · противопожарный |
| 220 / 380 | напряжение питания щита, В |
| 0,09 … 55,0 | мощность двигателя подключаемого вентилятора, кВт |
| ПС | останов по сигналу пожарной сигнализации |
| СК | «сухой» нормально замкнутый контакт от пожарной автоматики |
| М / ПЛ | корпус: металл · пластик |
| 31 / 40 / 54 | степень защиты IP при закрытой двери |
| ZT | пуск «звезда/треугольник» |
| Ч | работа с частотным преобразователем |
| КЛ / З / Т | контроль линий связи · звуковая сигнализация · задержка пуска (подпор) |
| АВР | автоматический ввод резерва — два независимых ввода питания |
Важно знать
Обычный щит по сигналу «Пожар» вентилятор останавливает — ровно наоборот тому, что нужно от системы дымоудаления. Противопожарный щит удерживает вентилятор в работе.
Без индекса КЛ обрыв кабеля до двигателя или привода клапана обнаружится только на проверке, а не в момент пожара.
Серия рассчитана на прямой пуск или «звезду/треугольник»: в режиме «Пожар» вентилятор должен работать на номинале при любом состоянии автоматики.
Подбор и заказ. Назовите мощность вентилятора, тип системы (дымоудаление или подпор) и требования проекта по АВР и задержке пуска — подберём исполнение и посчитаем цену в калькуляторе выше.
