Вентиляторы канальные круглые

Вентиляторы канальные круглые: назначение и устройство

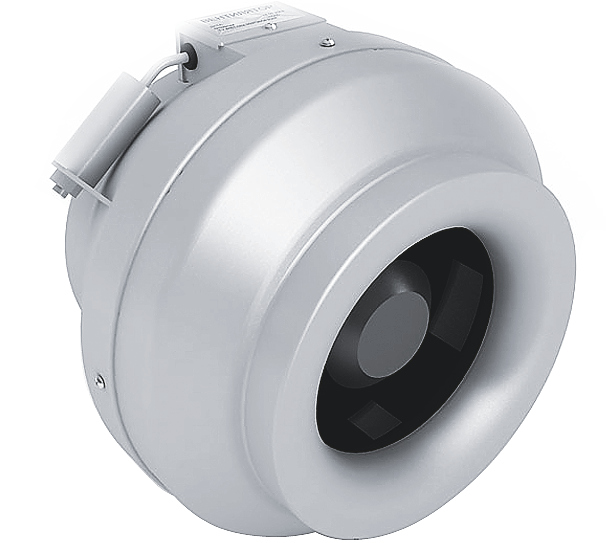

Круглый канальный вентилятор врезается прямо в воздуховод и не требует отдельной вентиляционной камеры. Корпус из оцинкованной стали, рабочее колесо с загнутыми назад лопатками, двигатель с внешним ротором и встроенной тепловой защитой.

Что учесть при подборе

• Расход воздуха и полное давление — по ним выбирают типоразмер: рабочая точка должна лежать в средней трети аэродинамической кривой, а не на её краю.
• Диаметр присоединения — вентилятор ставится в разрыв канала того же диаметра, переходники добавляют сопротивление.
• Шум — в жилых и офисных зонах берут исполнение ВЕНТ-КШ с шумоизолированным корпусом либо ставят шумоглушитель после вентилятора.
• Температура перемещаемого воздуха — стандартное исполнение работает от −40 до +40 °C.

Что входит в группу

Монтаж и обслуживание

Вентилятор монтируют на прямом участке, не ближе 1–1,5 диаметра от отвода: закрутка потока на входе съедает до 15 % производительности. Корпус крепят на кронштейны или шпильки, на входе и выходе ставят гибкие вставки, чтобы вибрация не уходила в воздуховод.
